一、項目介紹

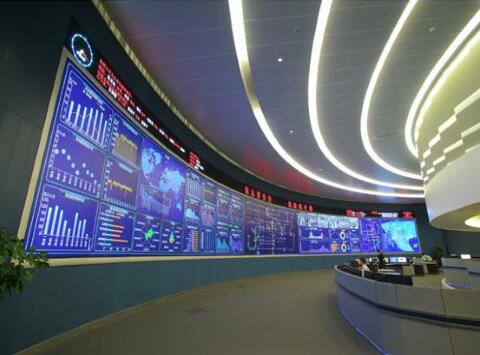

廣州COCC号稱廣州地鐵“最強大腦”，COCC需要控制廣州地鐵線網行(♥xíng)車情況、線網客流狀況、車站CCTV、線網電力等數據和圖像。§調度人員在這裡對廣州地鐵線網列車運行(xíng∑)、客流信息、設備系統狀态等運營狀況進行著實時監視，保證市民安全暢通出行(xín♣g)。

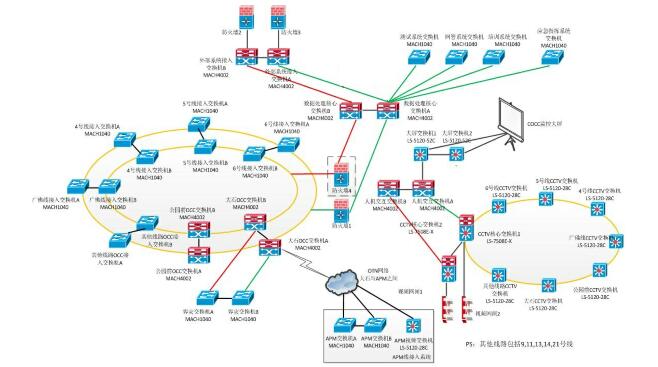

二、系統架構

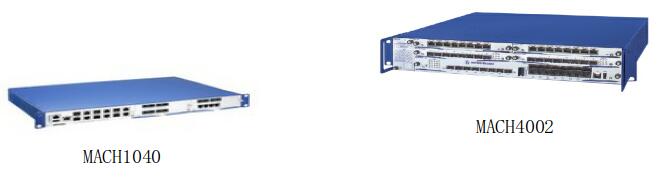

三、關鍵設備

四、系統需求
· 長距離傳輸
· 冗餘功能，保證單鏈路故障時無影響
· 配置簡單，方便現場人員的操作
· 友好的監控軟件，易于監控和維護
· 功能滿足通信實時性的要求

五、解決方案
1)    網絡分為三個部分：
· 1-8号線、廣佛線、APM線等各OCC網絡，組成環網，各OCC根據端口需求分别使用(yòn™g)赫思曼MACH4002、MACH1040系列交換機。
· 萬盛圍COCC網絡使用星形結構組網，根據端口需求分别使用赫思曼MACH4002、MACH1000系列交換機,核心σ交換機使用MACH4002萬兆交換機。
· CCTV專用網絡使用環網組網，使用H3C網絡設備，再通過人機交互交÷換機上聯到COCC核心交換機
2)    各OCC及CCTV網絡使用靜态Track路( lù)由至COCC，使用各OCC間不能互相通訊，隻和COCC互通，在保證網絡性能(nén g)及安全性的同時滿足需要求，COCC內部使用OSPF動态路由組網。
3)    各OCC子系統數據使用獨立VLAN，隔離(₽lí)廣播域，提高了網絡質量、安全。
4)    OSPF+靜态Track路由冗餘組網，保證在單鏈路或設備故障時網絡正常使用、通γ訊。

六、為什麽使用赫思曼
· 标準的工業以太網産品，具有極高的可靠性；
· 豐富的産品系列，可以滿足系統自上至下不同環境下的應用需求； 
· 在國際及國內軌道交通行業各系統中豐富的應用∑業績；
· 豐富可靠的多種安全及冗餘技術；
· 産品配置及操作極為方便；
· 功能強大的網絡管理軟件Industria<l HiVision
