一、項目介紹
武陵山大道延長線綜合管廊工程位于湖南省湘西經濟開發區核心區內西Ω城片區，武陵山大道由南往北，道路起點接張杜大道(dào↔)，北至永吉高速連接線，路線全長1.710Km，綜合管廊标準斷面淨尺寸為3.0&ti↔mes;2.4m，位于中央3m寬綠化帶下。
綜合管廊內以約200米長作為一個監控與報警區間，共包括8個監控區間；每個(♥gè)監控與報警區間包含1個防火分區。

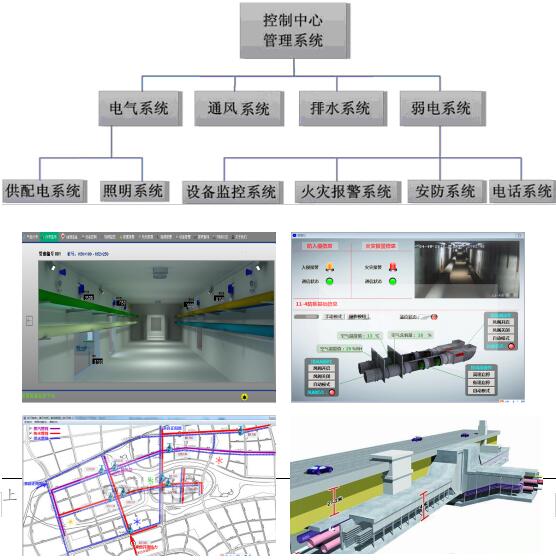

綜合管廊機電監控系統主要由電氣系統、通風系統、排水系統、弱電系統組成。其中電氣系統包括供配‌電系統、照明系統等；弱電系統包括設備監控系統、火災報警系統、安防系₩統、電話系統等。

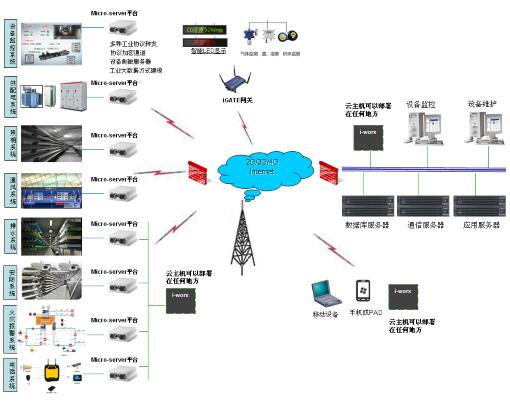

二、系統架構

三、關鍵設備
該管廊項目主要由8個防火分區組成，具體工程配置如下：
· 防火分區PLC區域控制器：自主E-Control系列PLC  9套
· 中心綜合監控平台：自主iWorx物聯網監控平台1套
· 核心服務器：自主H&i Server工業容錯♠服務器 1台；
· 核心交換機：自主Hi-SCOM HIL7-S3424 千兆單模 2台；
· 區域交換機：自主Hi-SCOM HIES3010-8T2SC百Ω兆單模8台；
· 觸摸屏：自主NetSCADA平闆電腦 12寸，9台
四、系統需求
· PLC監控系統上行通訊和下行通訊采用Ethernet TCP/IP光"纖以太網，具有運行可靠性高，抗幹擾能力強，數據處理速度快(ku ài)的特點；
· 所有模塊均為海得自主産品，完全國産化，核心CPU集成多種通訊端口，方便實現與δ第三方智能設備的連接，提供标準開放的通訊協議，如Modbus TCP/IP，M≤odbus，CANOpen；
· 控制器是基于高速背闆總線系統架構，安全可靠；強大的浮點運算能( néng)力，更适合需要複雜運算和控制功能的場合
· 完整齊全的模塊配置，可以根據客戶需求，提供硬件客制化服務
· NetSCADA平闆電腦具備強大的人機互交功能(né♥ng)，适應苛刻的工業現場環境，超低功耗；
· iWorx物聯網平台可以輕松實現綜合管廊機電監控軟件的多平台部署，借助公有雲或企業(®yè)私有雲iWorx可以部署在遠程的筆記本、手機或PAD上，方φ便用戶管理和使用。

五、解決方案

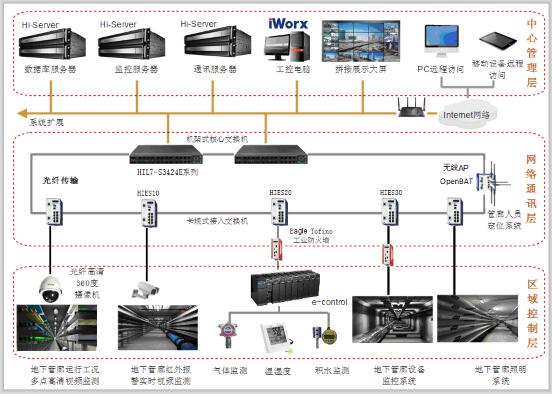

該系統主要分為三層：監控層、網絡傳輸層、設備控制層。
監控層硬件平台采用H&i Server服務器，為整個隧道機電監±控提供硬件平台；軟件平台：采用海得公司自主研發的iworx，實現對(d×uì)交通系統、消防系統、視頻系統、電話系統等全面監控；
網絡傳輸層區域監控主站、分站均采用海得自₽(zì)主品牌出品HI-SCOM系列工業級交換機，采組成冗餘的光纖環網，且主站通過單模光纖口≤實現與監控中心的信息傳輸；
設備控制層區域主控制器采用海得自主品牌E-Control系列↕PLC，具有冗餘功能，集成RJ45、US和、Modbus等接口；區域分控制器采用(yòn→g)海得自主品牌E-Control系列PLC；主站和分站之間通訊采用工業(↑yè)以太網ModbusTCP/IP協議方式，實現數據的以太網快速交•換；主站和監控軟件之間使用HI-LINK安全網絡協議，有效抵禦各種常見IT攻擊。
六、為什麽選擇海得産品
PLC監控系統上行通訊和下行通訊 采用Ethernet TCP/IP光纖以太網，具有運行可✘(kě)靠性高，抗幹擾能力強，數據處理速度快的特點；
所有模塊均為海得自主産品，完全國産化，核心CPU集成多種通訊端口，方便實現與第三方智能(♣néng)設備的連接，提供标準開放的通訊協議，如Modbus TCP/IPε，Modbus，CANOpen；
控制器是基于高速背闆總線系統架構，安全可靠；強大的浮點運算能力，更适合需↕要複雜運算和控制功能的場合
完整齊全的模塊配置，可以根據客戶需求，提供硬件客制化服務
NetSCADA平闆電腦具備強大的人機互交功能，适應苛≤刻的工業現場環境，超低功耗；
