一、項目介紹

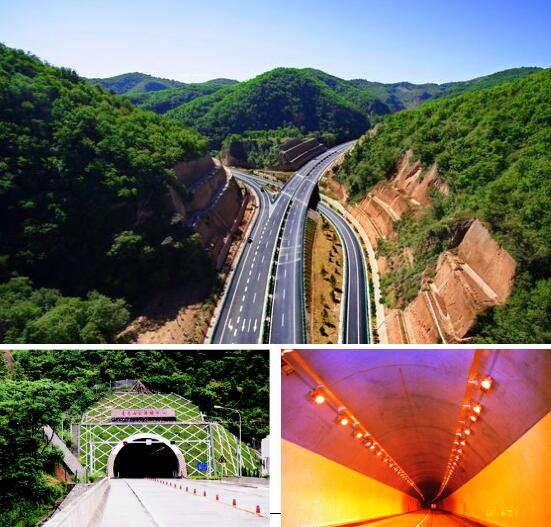

國家高速公路包頭至茂名線（G65）陝西境黃∏陵至延安高速公路擴能工程為西安至延安高速公路擴能工程的§(de)重要組成路段。黃陵至延安高速公路擴能工程起于宜君縣崖<頭莊，止于安塞縣沿河灣鎮南側，與既有包茂高速和在建延延高速以樞紐立交相(xiàn↓g)接，概算投資217億元,全長154.507公裡，設計時速100公裡/小時，路(σlù)基寬度33.5米。工程主要包括1個監控分中心、3個管理所、3個服務區、7個收費站、1個(✔gè)停車區及全線的隧道、房建裝修工程，建築面積6.1731萬平米λ。

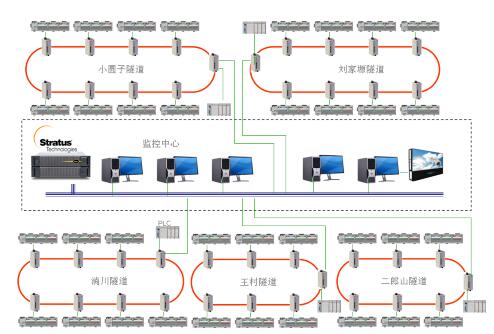

二、系統架構

三、關鍵設備
該項目主要由五條隧道群組成，共計42套PLC區域控制站，如下：
· PLC控制器：CompactLogix1769+Flex I/O1794組合方式
· 淌川隧道：  8套PLC區域控制器；
· 劉家塬隧道：10套PLC區域控制器；
· 王村隧道：  7套PLC區域控制器；
· 小圓子隧道：10套PLC區域控制器♥；
· 二郎山隧道：7套PLC區域控制器；
· 綜合監控平台：iWorx
· 核心服務器：Ft2710容錯服務器 1台；
· 主站交換機：赫思曼RSB20-0900VVM2TAAB 百兆多模 5台；
· 分站交換機：赫思曼RSB20-0800M2M2TAAB百兆α多模37台；
四、系統需求
· PLC監控系統上行通訊和下行(x•íng)I/O擴展均采用Ethernet TCP/IP光纖以太網，具有(yǒu≈)運行可靠性高，抗幹擾能力強，數據處理速度快的特點；
· 系統具有先進性、可擴充性、經濟性和實用性、便于操作、易于維護；
· 下行、上行通訊速率時間小于1秒÷(miǎo)；
· 數據刷新和畫面切換時間都是毫秒級；
五、解決方案
· 監控層：
· 硬件平台：采用美國容錯Ft2710服務器，為整個隧道機電監控提♣供硬件平台；

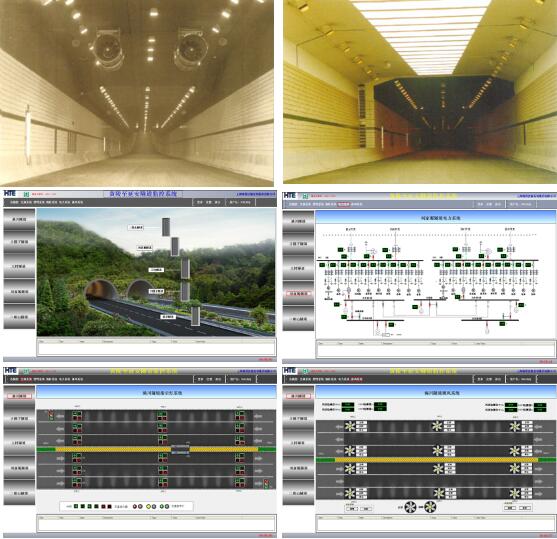

· 軟件平台：采用海得公司自主研發的iWorx，實現對交通(tōng÷)系統、消防系統、視頻系統、電話系統等全面監控；
· 網絡傳輸層：
· 區域監控主站、分站：均采用德國赫思曼公司出品RS2B系列工(g←ōng)業級交換機，采組成冗餘的光纖環網，且主站通過單模光纖口實現與監控✘中心的信息傳輸；
· 設備控制層：
· 區域主控制器：采用Rockwell公司的CompactLogi≤x1769-L33+Flex I/O 1794+Point I/O 1734
· 區域分控制器：采用Rockwell公​司的CompactLogix 1769-L16+Flex I/O 1794
· 主站和分站之間通訊采用以太網Ethernet /IP協議(yφì)方式，實現數據的以太網快速交換；
六、為什麽選擇海得産品
PLC監控系統上行通訊和下行通訊采用Ethernet TCPβ/IP光纖以太網，具有運行可靠性高，抗幹擾能力強，數據處理速度快的特點；
所有模塊均為海得自主産品，完全國産化，核心CPU集成多(duō&)種通訊端口，方便實現與第三方智能設備的連接，提供标準開放(f≤àng)的通訊協議，如Modbus TCP/IP，Modbus，CANOpen；
控制器是基于高速背闆總線系統架構，安全可靠；強大的浮點運算能(&néng)力，更适合需要複雜運算和控制功能的場合；
完整齊全的模塊配置，可以根據客戶需求，提供硬件客制化服務；
