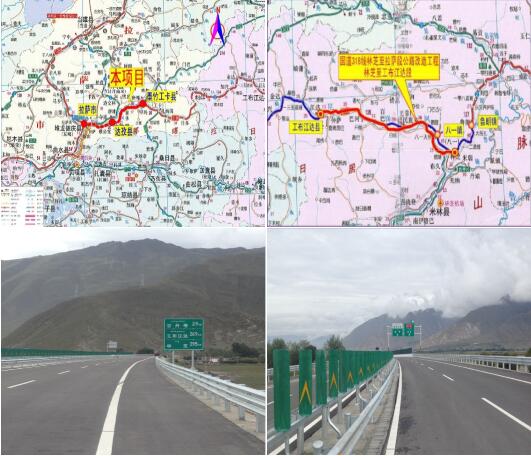

一、項目介紹
國道 318 線川藏公路南線是《西藏自治區公路(σlù)網（1991～2020） 》“三縱、兩橫、六個通道”公路主骨架中的兩橫之一，拟建國道 318σ 線林芝至拉薩段公路改造工程（以下簡稱“本項目&rdqu≈o;）是西藏自治區公路網主骨架的重要組成部分，是西部大開發省際Ω公路連接線的重要組成部分。
該項目是西藏“十二五”公路交通規劃中期調整的重點項目之∞一，也是西藏自治區 2013～2017 年超常規跨越式發展規劃建設的重點項目。該項目的建設對鞏固國防λ，促進沿線經濟社會發展，改善少數民族地區生(s hēng)産、生活條件等具有十分重要的意義。
該項目所在區域海拔高，環境寒，對于工業設備來講是很嚴峻的λ考驗。

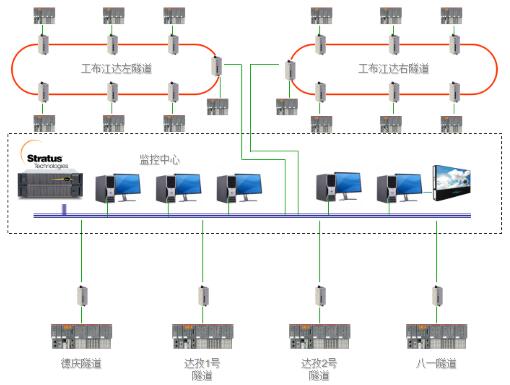

二、系統架構

三、關鍵設備

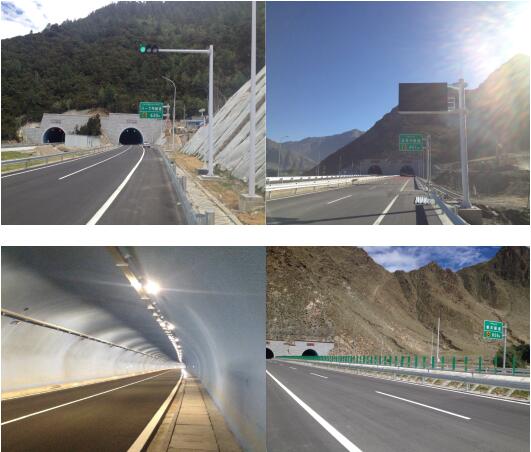

該項目主要由五條隧道群組成，共計12套PLC區域控制站，如下：
· PLC控制器：ABB_AC500系列PLC
· 德慶隧道：    1套PLC區域控制器；
· 達孜1号隧道：1套PLC區域控制器；
· 達孜2号隧道：1套PLC區域控制器；
· 八一隧道：    1套PLC區域控制器；
· 工布江達隧道：8套PLC區域控制器；
· 綜合監控平台：iWorx
· 核心服務器：Ft2710容錯服務器 1台；
· 主站/分站交換機：赫思曼RS20；
四、系統需求
· PLC監控系統上行通訊和下>行I/O擴展均采用Ethernet TCP/IP光纖以太網，具有運行¥可靠性高，抗幹擾能力強，數據處理速度快的特點；
· 系統具有先進性、可擴充性、經濟性和實用性、便于操作、易于維護；
·下行、上行通訊速率時間"小于1秒；
· 數據刷新和畫面切換時間都是毫秒級；
· 赫思曼工業以太網交換機交通行業中有豐富的♦經驗和業績，産品性能可靠穩定；
· 赫思曼産品提供便捷的網管軟件，方便配置管理
· 赫思曼産品提供可靠的多重冗餘技術，确保網路可靠性最大 化
· 赫思曼産品可在惡劣環境下長時間穩定工作
五、解決方案
主要分為三層：
· 監控層：
· 硬件平台：采用美國容錯Ft2710服務器，為整個隧道機(≠jī)電監控提供硬件平台；
· 軟件平台：采用海得公司自主研發的iWorx，實現對交通(tōπng)系統、消防系統、視頻系統、電話系統等全面監控；
· 網絡傳輸層：
· 區域監控主站、分站：均采用赫思曼系列工業級交換機，采組成冗餘的光纖環網，γ且主站通過單模光纖口實現與監控中心的信息傳輸；
· 設備控制層：
· 區域主控制器：采用ABB公司的PM583_ETH
· 區域分控制器：采用ABB公司的PM573_ETH
· 主站和分站之間通訊采用'以太網Ethernet /IP協議方式，實現數據的以太網快速交換；
六、為什麽選擇海得産品
PLC監控系統上行通訊和下行通訊采用Ethernet TCP/IP光(∏guāng)纖以太網，具有運行可靠性高，抗幹擾能力強，數據處理速度快的特點；
所有模塊均為海得自主産品，完全國産化，核心CPU集成多種通訊端口，方便實現與第三方智能π(néng)設備的連接，提供标準開放的通訊協議，如Modbus TCP/IP，Modbus，CANOpen；≠
控制器是基于高速背闆總線系統架構，安全可靠；強大的浮點運算能力，‍更适合需要複雜運算和控制功能的場合；
完整齊全的模塊配置，可以根據客戶需求，提供硬件客制化服務；
