一、項目介紹

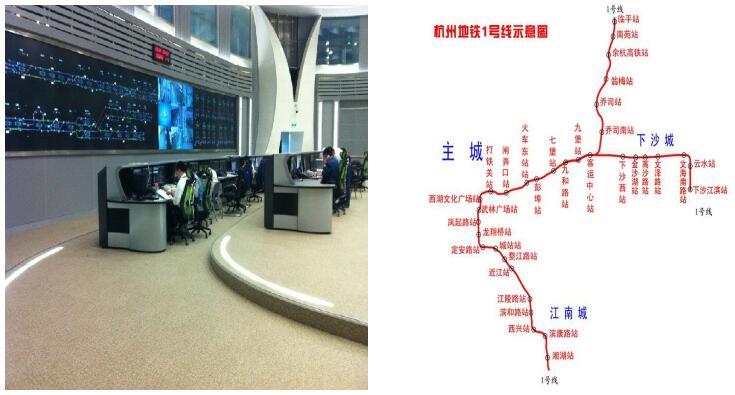

杭州地鐵1号線是杭州市乃至浙江省首條地鐵線路，工程于2007年03月(yu è)28日開工建設，2012年11月24日正式運營£。根據杭州市軌道交通線網規劃，杭州地鐵1号線為連接中心城核心區與江南、臨平、下沙副城©(chéng)中心區的骨幹線。杭州地鐵1号線全長53km。一号線北(b'ěi)起臨平街道臨平站（臨平支線），東起杭州經濟技術開發區（下沙）文澤路®站（下沙支線），南抵蕭山區湘湖站，貫穿臨平副城、下(xià©)沙副城、江南副城和杭州市中心城區。其中地下(©xià)車站28個，高架車站3個（喬司南站↓(zhàn)、喬司站、翁梅站），設有7座車輛基地。
杭州地鐵1号線的ISCS主要包括： 集成系統：電力監控系統（SCADA）、火災自動報警系統（FAS）•、環境與設備監控系統BAS）、門禁系統（ACS）、屏蔽門（PSD）、 廣播系統（PA）、閉路電視監視€系統（CCTV）、乘客信息系統（PIS）、自動售檢票系統（AFC）、信号系統（SIG）、時鐘系統（CLK）、通信綜合網管系統。

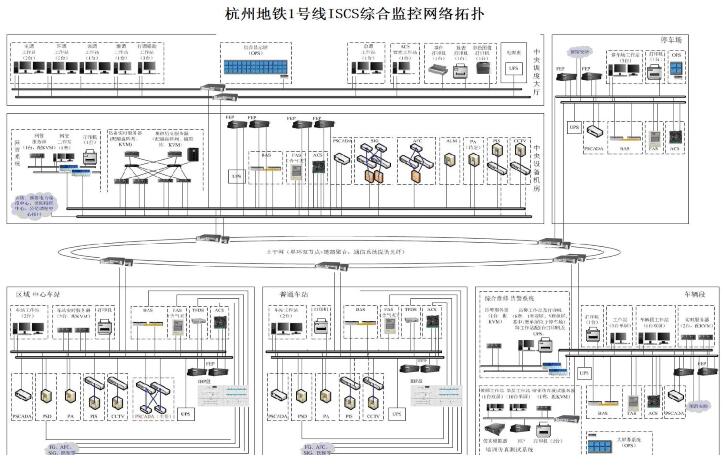

二、系統架構

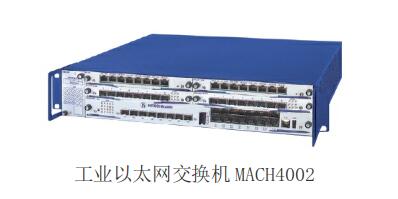

三、關鍵設備

四、系統需求
· 網絡設備必須在國內地鐵項目有較多的成功的應用案例,國際知(zh>ī)名品牌。
· 網絡設備具有很高的可靠性,高的MTBF。
· 可靠的環網冗餘機制，環網單點故障不影響其它站(z≥hàn)工作。
· 多種集成系統(SCADA,BAS,ACS,PA等)和互聯系統(如CCTV,PIS等♥)接入,要求有足夠的帶寬。
· 網絡設備有大型複雜網絡組網的經驗,功能和系統都(±dōu)比較完善。
· 統一的網絡管理平台，便于故障排查。
· 設備維護和管理方便。

五、解決方案
· 系統整體網絡架構采用創新的單環雙節點方案，HIPER-Ring環網協議,赫思曼骨幹交換機 使用Agσgregation聚合功能，增加帶寬。發生故障時，屏蔽單點通訊故障，對其×它網絡通信不受影響。
· 全網采用三層通迅的方式，本ISCS子系統主要包括:BAS、FAS、TFDS、ISCS、PSCADA、PSD、PA、ACS單獨VLA¶N域劃開，其中CCTV、PSCADA、PIS專門劃分VLAN,站間和站內通過骨幹路(l↕ù)由OSPF通迅，站內RSTP修剪及VRRP通過站內級聯線來實現。
· 使用VRRP技術增加網關的冗餘性
· 使用赫思曼網管軟件可以監視整個網絡拓撲，方便監管設備的運行狀态及鏈路(₽lù)的狀态等,迅速故障定位，解決問題。

六、為什麽選擇赫思曼
· 赫思曼在軌道交通行業中有豐富的經§驗和業績。
· 赫思曼産品性能可靠，穩定。
· 豐富，可靠的多重冗餘技術（HIPER-Ri↕ng,Link Aggregation,HiVRRP）。
· 赫思曼具有大型複雜網絡組網經驗。
· 赫思曼交換機在惡劣環境下能長時間(jiā✘n)正常工作,高MTBF。
· 強大的網絡管理軟件Industrial Hivision,方便故障✘排查,故障定位。
