項目介紹
　　? 項目背景
　　由上海天原集團、上海氯堿化工股份有限公司和上海←焦化有限公司共同投資建設的上海燒堿和聚氯乙烯項目，是90萬噸/年乙烯工程配套的(πde)主體項目，總投資36.98億元人民币。

　　天原公司燒堿裝置廠區位于已先期投産的賽科與巴斯夫之間，堪稱化工區"産品項目一體化λ"産業鏈中承上啓下的樞紐。這套裝置運行後，原&料來自上遊企業賽科出産的乙烯，出産的氯氣供應給下遊企業巴斯夫♣生産出MDI/TDI，同時回收巴斯夫的副産品氯化氫，實現了上、中、下遊企業原料、₽産品的互換互供，打通了循環産業鏈，大大降低生(sh¶ēng)産成本。
　　?  項目規模
　　25萬噸/年燒堿
　　30萬噸/年氯乙烯

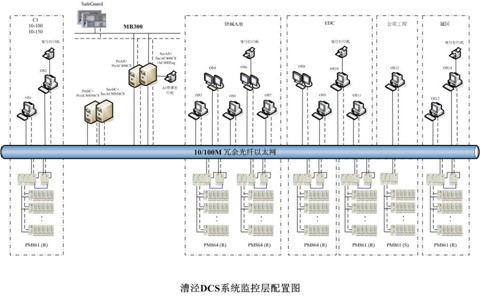

　　網絡拓撲

　　系統功能
　　整個系統由現場控制器、網絡設備以及服務器、操作員站組成：
　　1．現場控制器包括六套冗餘、一套非冗餘的ABB高性能σAC800M DCS控制器組成，實現對全廠設備的過程調節、控制
　　2．緊急停車系統（ESD）采用ABB工業容錯安全系統Advant Safeguard 400，實現全廠(c‍hǎng)安全設備的聯鎖，并于DCS系統無縫連接
　　3．網絡部分采用HIRSCHMANN公司的RS2、Mice系列的工業級卡軌式光纖交換機，實現(xi"àn)網絡的冗餘以及數據的高速、可靠的傳輸
　　4．上位系統由兩套（四台）高性能冗餘的HP服務器以及14台HP工作站集成ABBπ 800xA DCS軟件組成
　　系統特點

　　?  整個系統實現了從現場控制器(qì<)、I/O模塊、I/O總線、電源到控制網絡、服務器以及操作員站 的全冗餘功能
　　? 系統采用業界流行C/S的網絡結構，所有操作員(yγuán)站均可通過相應的權限訪問、操作全局數據
　　?通過大量的Modbus通訊接口與其它設備實現數(s→hù)據的交換
　　?  通過系統提供的OPC接口實現與全廠實時數據庫系統的連接
　　系統集成産品
　　?  ABB 800DCS系統
　　1. ABB DCS控制器：AC800M
　　2. IO模塊：S800 IO系統
　　3. ABB ESD控制器：Safeguard 400
　　4. DCS軟件：ABB 800 xA
　　? 控制網絡系統
　　1. Hirschmann工業交換機：RS2-FX/FX，MS3124-4
　　?  服務器、工作站
　　1. HP服務器：ML350T04
　　2. HP工作站：XW4200,XW4300
