一、項目介紹
地鐵辦公自動化(OA)系統是一個跨部門運作(z↔uò)的基礎信息系統，用于連接地鐵內部各個部門和各個崗位上(sh✘àng)的職員，而且連接地鐵內部各類信息系統和信息資料。OA系統為地鐵(☆tiě)實現自動化辦公的實現提供支持，通過所組建的三層網絡： 核心-彙聚-接入，實現(xià×n)車輛段、車站、停車場辦公自動化系統網絡的互聯，在車(c©hē)輛段設置服務器群，為整個網絡提供辦公、EMAIL、Internet等服務
南京地鐵OA系統采用多層結構的系統設計方案，主要由控制$中心計算機系統、車輛段計算機系統、車站計算機系統構成。網絡部分(f‌ēn)主要設計控制中心與車站及車輛段之間網絡、控制中心局域網、車(♥chē)輛段局域網和車站局域網構成。

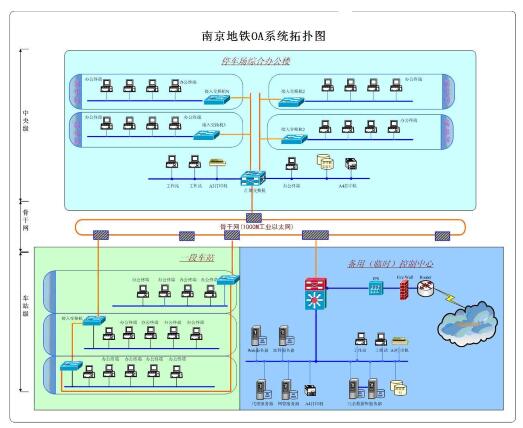

二、系統架構

三、關鍵設備

四、系統需求
· 骨幹網采用千兆交換機組成的環網,環網恢複時間<50ms.
· 通過劃分VLAN,有效隔離了網絡廣播
· 車站等子系統和核心交換機通訊采用靜态路由的方式，大大(§dà)提高了網絡的穩定性和安全性
· 網絡設備具有很高的可靠性,高的 MTBF。
· 通過赫思曼強大的網管軟件Industrial HiV∞ision,可以實時監控網絡的狀态，并且輕松實現網絡的遠程管理

五、解決方案
· 采用赫思曼工業以太網交換機，保障系統連續可靠的運行

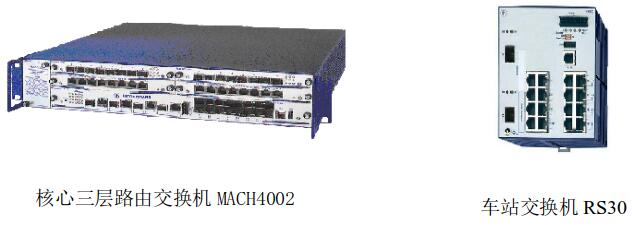

· 核心交換機采用高性能處理的MACH4002
· 采用1000Mbps工業以太網交換機組網，接入層交換機使用RS30±系列

六、為什麽選擇赫思曼
· 通過圖形化的網絡管理界面，直接顯示網絡拓撲結構和交換機狀态, 提高了系統管理£的效率，減低網絡管理工作的複雜性
· 工業以太網設備有很高的MTBF，可降低系統的擁有成本&n₩bsp;
· 通過VLAN的方式有效隔離內外網，并通過中央路由進行互通(tōng®)，提高系統用戶的數據安全
· 關閉不用的端口和做端口、設備綁定，防止非授權用戶的入侵 ​;
· 環形拓撲提供了網絡的冗餘鏈路保護，環網恢複時間小于50ms。   ✔
· 赫思曼具有高的可靠性，為運營工作的高效和連續性提供了(le₩)保證
