項目介紹
● 項目背景
鹹甯聯合水務有限公司下設潘家灣、寶塔、溫泉、浮山四個水(sδhuǐ)廠，日供水能力16萬噸，其中：潘灣淨水廠10萬噸/日（取用長江水(sh‌uǐ)源），浮山水廠4萬噸/日和溫泉水廠2萬噸/日（取用淦河水）σ。供水管網敷設DN100mm以上209公裡，供水服務範圍覆蓋鹹甯主城區(q§ū)、鹹安區及開發區，供水普及率99%。

本項目的目标是實現對整個鹹甯聯合水務下屬各水廠、泵站及供水(sh‌uǐ)管網上壓力測點的運行狀态監控及管網供水的調度，以滿足整個鹹甯市的工業(λyè)及民用飲用水需求。
網絡拓撲 系統功能

1、監測各水廠的進水/出水泵、閥運行狀态；Ω

2、監測水廠出口壓力、流量；
3、監測出廠水濁度、餘氯等水質信号；
4、監測管網上各壓力監測點的水壓；
5、實現整個配水系統調度；
6、實現對整個配水系統的能源消耗及效率的統計,為集中調度提供支持；
7、系統運行數據的保存、查詢及分析；
8、設備運行狀态及報警；

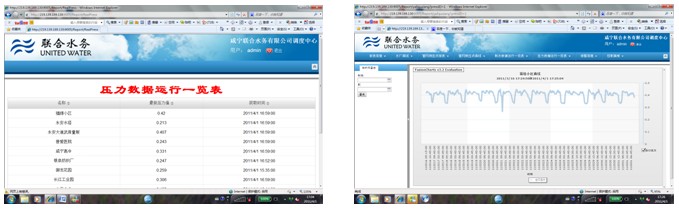

9、重要參數的實時/曆史曲線查詢；
10、靈活的報表查詢；
11、通過5000*2200mm的馬賽克大屏幕，可直觀地監測到整個管網配水系統的運行(xí€ng)狀況；
12、B/S浏覽，通過Windows IE可以在任意可以上網的✔(de)地方浏覽整個管網配水系統的運行狀況。
系統特點

● 整個供水管網SCADA系統範圍覆蓋面廣，包括鹹甯主城區、鹹安區及開發區(×qū)，管網總長度209公裡，供水普及率達到99%；
● 由于潘家灣、寶塔、溫泉、浮山四個水廠的地理分 (fēn)布位置相距較遠，考慮到敷設/租用光纜的成本高，因此整個(gè‍)網絡采用GPRS的網絡結構，中心調度室服務器通過GPRS實現與各₩采集點的數據采集；

● 所有管網上的無線壓力表防護等級IP65，可直接安裝在陰井下，并采用锂電池供電(d£iàn)，定時與中心服務器實現數據交互，可節省現(xΩiàn)場需要220VAC供電的要求；

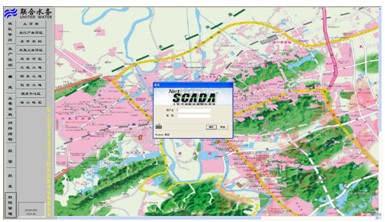

● 調度中心配置了一面5000mm*2200mm的馬賽克大屏幕顯示系統，把整個(g‍è)鹹甯地區配水管網的地圖詳細地繪制在上↓面，并在相應的監測點顯示當前設備的運行狀況及管網壓力等關鍵參數，非常直觀、方便的監控到管網供水的(d'e)運行工況，便于實現供水的調度；
● SCADA系統在調度中心采用C/S結構，調度員通過客戶端可←實現對整個SCADA系統的操作。同時還支持B/S結構，在調度中心外的'任意計算機上可通過IE浏覽器登錄調度中心的服務器，實現遠程對₽(duì)管網系統的監測。

系統集成産品
● 數據采集設備：
1. 無線RTU: GPRS通訊（Modbus協議）、8點模拟量輸入、4點開關量輸入、1個透明傳輸串口。
2. 無線DTU：GPRS通訊（透明傳輸）、1個傳輸串口。
3. 無線壓力表：超低功耗嵌入式微處理器、IP65等級、锂電池供電、RS485接口、大容量用戶數(shù∞)據緩存區、采用分辨率16位、GPRS通訊。
● 網絡系統：
1. MOXA工業以太網交換機
2. CISCO ASA5505-K8防火牆
● 軟件：
1. 組态軟件（C/S結構）：NETSCADA
2. 中心數據庫系統：Microsoft SQL SERVER 2008
● 其他：
1. 馬賽克大屏幕顯示系統：5000mm*2200mm
2. 在線UPS：山特UPS，3KVA，30分鐘
3. HP服務器 ProLiant DL160 G6
4. 網絡機櫃、儀表箱等
