一、項目介紹
軌道交通PIS系統是依托多媒體網絡技術，♥以計算機系統為核心，以車站和車載顯示終端為媒介向乘客提供信息服務®的系統。PIS系統在正常情況下，為乘客提供乘車須知、列車首末•車服務時間、列車到站時間、列車時刻↕表、管理者公告等運營信息及政府公告、媒體新聞、賽事直播、廣告等公共媒體信息共同協調&使用；在緊急情況下，本著運營信息優先使用的原則，可提供動态輔助性提示，使乘客通過正确的服務信息引導，安全↑、便捷地乘坐軌道交通。
海得控制做為工控領域的代表，一直緻力于地鐵行業>(yè)應用解決方案，提供一站式的産品綜合配套服務，力争成為(δwèi)工業自動化及信息化領域提供産品及系統解決方案服務的領先者。目前我們提供的廈門地鐵(t♣iě)PIS解決方案行業領先，突破了目前國內普遍采用兩層網絡設計的方案，整體采用創∑新的全三層+鏈路聚合方式設計，三層網絡減少了廣播域及網絡風暴的範圍，大大增強了網絡的(d₽e)安全。同時通過路由技術實現了車頭和車尾車輛(lβiàng)系統的網關主備冗餘,滿足在不改變車輛系統網絡的(de→)條件下實現互聯線路的冗餘需求；鏈路聚合的方式倍增了骨幹鏈路網絡的帶寬，同時實現了≈(le)鏈路的冗餘,滿足視頻傳輸高帶寬需求。

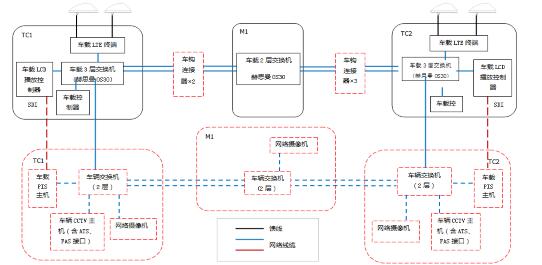

二、系統架構

三、關鍵設備

四、系統需求
利用以太網采集傳輸監控數據和視頻信号,提高♣網絡的安全,保證系統聯網可靠性;将數據及時無誤地傳輸至各控制中™心。由于使用現場的環境惡劣,對産品的材質及性能均有非常高的要求,?不僅需&要對震動、抖動、寬溫、濕度以及供電系統的标準限定,也要避免電磁幹擾造成通信質量的降低。

五、解決方案
· 設備選型：
車載交換機采用赫思曼?OCTOPUS 系列新産品OS30三層交換機，該産品采用IP67标準設計，提供8個10/10&0M電口，最多可配置2個1000M電口，另外可組建自愈環網絡,支持國際标準冗餘技術IEC6£2439-2，當列車網絡中發生故障時，通信可以在20ms內快速恢複'，确保網絡運行可靠穩定。避免單路網絡中斷時,造成數據傳輸丢失$,提高了網絡通信聯網的可靠性。
?另外，赫思曼?OCTOPUS 系列産品的OS30搭載新一代操作系統HIOS,該系統提供了多種安全策略，提供了更全面、更高₹級别的網絡安全防護。
· 帶寬保證
OCTOPUS工業以太網交換機的IGMP?Snooping功能可很好•的支持視頻組播數據，減輕了視頻服務器的‌通訊負擔，提高了網絡傳輸的利用率，大大優化了網絡，為(w≥èi)數據的實時與可靠傳輸提供了保障。廈門PIS案例中車頭、車中間、車尾分别放(f★àng)置一台赫思曼OS系列交換機，級聯采用鏈路聚合(LACP)冗餘技術，鏈路聚合(LACP£)技術除具有鏈路冗餘功能外還具有負載均衡及增加網絡帶寬的(deΩ)功能，克服了傳統RSTP及冗餘環網技術帶寬利用率不高的不足同時節省了布線的成本。σ
· 路由技術
OCTOPUS工業以太網交換機的路由功能(支持OSPF)提供了全新的組網方案，不僅實×現了交換機冗餘(VRRP),而且大大提高了網絡的安全性和可靠性。
· 軌道交通品質認證
OCTOPUS系列産品包括5到28個端口的交換機。該交換機專用于電子"(zǐ)設備的列車車載标準，其中包括針對鐵路車輛≈(liàng)的EN50155運行條件要求、鐵路¥(lù)線路的EN50121-4要求、火車防火(huǒ<)的EN 45545要求、船舶運輸的GL等；另外滿足有(yǒ€u)關機械應力、溫度、污垢、灰塵、沖擊和振動等及最高工業防護等級（IP67、IP65或IP54可選擇）。它們還能夠承α受冷熱條件，同時滿足最為嚴格的防火要求。交換機面闆集成了電源告警、鏈路狀态、環β網等多種LED指示,便于監控人員及時了解設備運行狀态。OCTOPUS系列産品完全能(≤néng)滿足各種軌道交通網絡的不同需求。

六、為什麽選擇赫思曼
· 全球知名工業網絡專家，世界知名産品
· 德國制造，産品品質保證
· 技術領先、方案領先、工業以太網的領導者
· 地鐵行業應用覆蓋廣，業績豐富
· 鐵路行業應用适用性好
· 産品系列全面，滿足不同環境應用
· 設備可靠性和穩定性最高
· 口碑好，産品性能質量認知度高
· 易于操作和維護
· 可以在惡劣的環境下長時間工作
