一、項目介紹

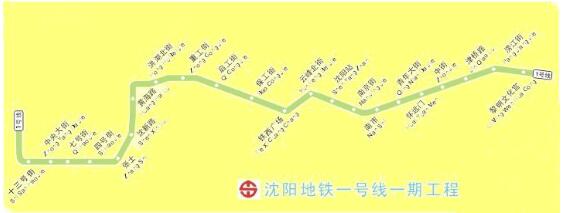

沈陽地鐵一号線是指沈陽市的城市軌道交通系統中的第一條線路♠，為中國東北地區開通運營的第一條地鐵。地(✔dì)鐵一号線開建于2005年11月18日，并于2010年9月27日起載客運營，西起十三号街(jiē∑)，東至黎明廣場，線路全長約28公裡，設車(c↕hē)站22座，全部為地下線路。這條東西交通地下大動脈，位于沈陽π市城區東西方向的主軸線上，橫跨五個市(s£hì)轄區（于洪區、鐵西區、和平區、沈河區、大東區(q↓ū)），連接沈陽經濟開發區、鐵西工業區和沈陽站、太原街商業©(yè)區、中街商業區等客流集散地區，具有重要的戰略地位。地鐵(tiěα)一号線工程總投資117.48億元。

沈陽地鐵一号線工程分為一期工程和延伸線工(→gōng)程2部分，同時實施。沈陽地鐵一号線為東西走向，全部為地(dì↔)下線路，其中一期工程線路全長22.156Km，"共設18個車站，平均站間距1275m。其中鐵西廣場站(εzhàn)、滂江街站為一号線與五号線換乘站，沈陽站站為¥一号線與三号線換乘站，青年大街站為一(y₩ī)号線與二号線換乘站，中街站為一号線與四号線換乘站。在線路的西部張士地區(™qū)設車輛段和綜合維修基地一座，在青年大街站附近設行車(c‍hē)指揮中心一座，另設兩座主變電站。延伸線工程線路全長線路全長(cháng&)5.685公裡，共設4座地下車站。
沈陽地鐵一号線工程環境與設備監控系統（簡稱BAS）包括22個車站（不含 控制中心）和區間隧道的環境和機電設備監控。該系統對​全線22個車站通風空調系統設備、給排水設備、♣電扶梯、照明設備、人防門、安全門等車站設備進行全面、有≤效地自動化監控及管理，确保設備處于安全、可靠、高效、節能的最佳運行狀态，從(‍cóng)而為乘客提供一個舒适的乘車環境。在火災等災害或阻‍塞事故狀态下，能夠及時迅速地轉入災害運行模式，保護乘客安全，将災害損失減到最小。BAS系統在滿足環境✔标準要求的前提下，盡可能降低車站(z≤hàn)設備的運行能耗，充分發揮各種設備應有的作用&，保證乘客的安全和設備的正常運行。
二、系統架構

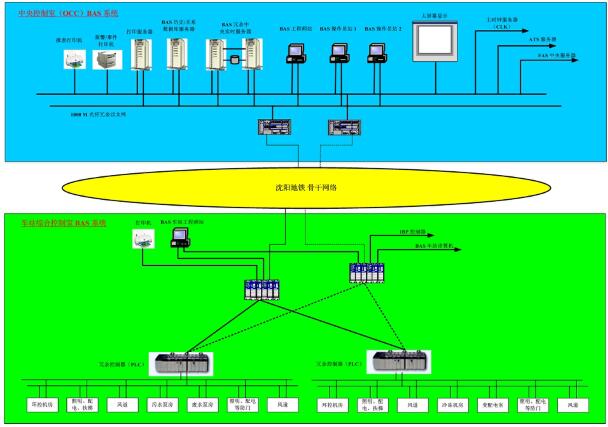

三、關鍵設備

四、系統需求
· 局域網應采用工業級的标準10/100M以太網，采用TCP/IP标準協議
· 系統由雙網絡設備構成熱備用系統，保證網絡通訊不中斷
· 網絡接口應有足夠的裕量，易于後期設備擴展
· 局域網采用冗餘光纖雙環形标準工業級交換式以太網，傳輸速率為10/100Mbps，支持TCP/IP協議(yσì)、IEEE802.3、10Base T、100BaseTX等
· 局域網上配有符合以太網标準的網絡接口，以供便攜式計算機使用
· 車站BAS系統分别在車控室、A端風機監控室、B端風機€監控室配置具有網管功能的、工業級冗餘網絡交換機，一方面實現車Ω站內部的雙環光纖網，用于車站內部設備進行(xí€ng)信息交換；另一方面實現與通信系統提供的網絡連接，用于中央級網絡與整個BAS廣域網上的(de×)節點進行數據交換和數據處理。同時對網絡進行管理、診斷和故π障報警。

五、解決方案
· 采用交換機産品均屬于工業級以太網産品；具有(y‍ǒu)冗餘電源輸入，冗餘風扇設計
· 現場使用HIPER-Ring構成環型結構，在發生連接故障時，交換機的冗餘機→(jī)制能夠檢測到網絡故障并瞬時激活備用鏈路，使傳輸介質發生故‍障時網絡亦能正常工作
· 環型結構可以在最多200毫秒的時間™內切換成具有全部傳輸能力的總線結構
· 現場使用冗餘耦合技術，可以避免單點故障造成網絡通(>tōng)信中斷情況的發生，大大提高了網絡的安全性
· MACH4002工業式交換機二層和三層的路&由功能，并且支持多種冗餘路由協議，包括VRRP，RIP，OSPF等，也支持多播路由等功能
· 建立網絡管理通信平台，實時監控和管理網絡
· 采用交換式數據傳輸方式，沒有數據碰撞，數據傳輸實時性有保證
· 采用SNTP（簡單網絡時鐘協議）和PTP（精确時間協♦議，IEEE1588）

六、為什麽使用赫思曼
· 标準的工業以太網産品，具有極高的可靠性；
· 豐富的産品系列，可以滿足系統自上至下不同環境下的應用(yòn↔g)需求；
· 在國際及國內軌道交通行業各系統中豐富的應用業績；≈
· 豐富可靠的多種安全及冗餘技術；
· 産品配置及操作極為方便；
· 功能強大的網絡管理軟件Industrial HiVision
