一， 項目概述

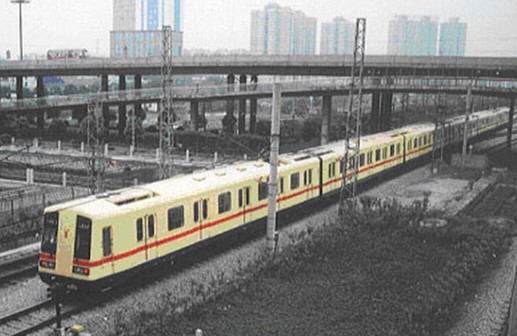

　　相比廣州地鐵前三條線路，四号線将是一條更先進的高科技高速線≥，時速可達120公裡。 另外，四号線可能采用線性電機地鐵，其最大(d₹à)特點是低噪音，地面運行噪音隻有73分貝₹，非常适合對噪音有嚴格要求的城市環境。其次是爬坡能力強，适應穿過江河、 丘陵地帶對地鐵的特殊要求。還有就是(∑shì)全壽命周期成本很低，可以降低運營成本，設備可靠性大幅提高。

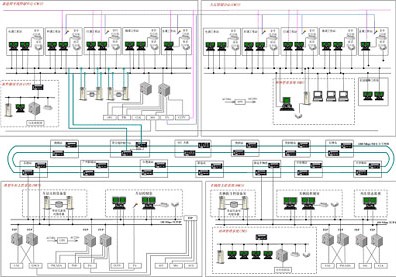

　　二，網絡拓撲

　　三，網絡設備選型
　　赫思曼MACH3000核心交換機産品系列。
　　序号 名稱 數量
　　1 MACH3005 4
　　2 MACH3002 26
　　3 HIVISION 1
　　四，系統需求
　　l 工作環境相對比較惡劣，可靠性要求高
　　l 網絡要求具有冗餘功能，高可用性
　　l 要求網絡有擴展性
　　l 要求産品應用廣泛，在地鐵行業有豐富的經驗，具有極佳的知名度
　　l 統一的網絡管理功能
　　l 要求高帶寬，大容量數據傳輸能力
　　l 地鐵節點距離10km考慮
　　l 能為今後運行的網絡進行擴展而不使其受到影響
　　五，解決方案
　　l 采用工業級模塊式可網管型核心交換機MACH3005、MACH3002，産品的(✘de)高優越特性不再贅述
　　l 主幹網絡通過采用赫思曼HIPPER-Ring超級冗餘環構成高性能的雙環結構，冗←餘性能高，500ms內恢複鏈路斷路通訊，在每個節點（控制(zhìδ)中心、車站、車輛段）放置兩台主幹交換機( jī)，每台交換機連接到一個冗餘環網上，構成雙環網冗餘結構。
　　l 每個節點上，根據招标文件的要求，配置相應的模塊及端口，用以連接各服務器、工★作站及子系統。
　　l 交換式工業以太網，1000Mbps帶寬，保證系統确定性
　　l 單模光纖以太環網，帶寬大，傳輸距離遠，速度快
　　l 采用統一的Hivision 網管軟件，操作方便，故障檢測迅速
　　六，選用Hirschmann的理由
　　l 高可靠性，工業級标準設計
　　l 多重冗餘性能
　　l 嚴格的網絡安全性
　　l 赫思曼特有的HIPPER-Ring超級冗餘環
　　l 完整的工業網絡解決方案
　　l 易擴展性
　　l 易操作和管理型
　　l 赫思曼在工業通訊領域的領頭羊地位
　　l 赫思曼在地鐵行業的豐富經驗
