一、項目介紹?

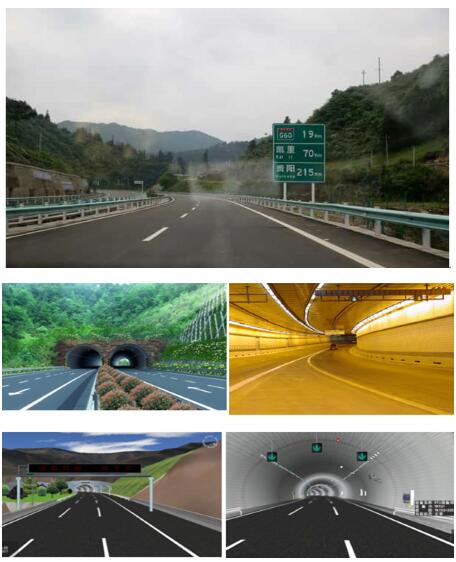

本項目起于貴州省凱裡市下長坡，接已經建成的滬昆高速公路，途徑連城(chγéng)、黃裡，止于雷山縣陶堯，路線全長約21.886km，無服↑務區、停車區，收費站3處。主線采用四車(chē€)道高速公路标準，設計速度80km/h，整幅路基寬21.5m，分幅路基寬←11.25m，設計荷載為公路－Ⅰ級，隧道淨寬10.25m。
本項目機電工程主要工作內容為全線的監控、通信、收費©(fèi)三大系統和隧道機電工程系統（隧道機電工程含隧道通 風、照明、供配電、監控、火災報警、消防等）等全部機電工程。

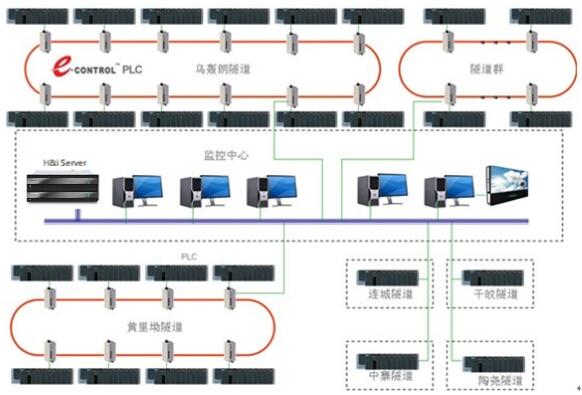

二、系統架構

三、關鍵設備
該項目主要由七條隧道群組成，共計33套PLC區域控制站，如下：
（1）PLC控制器：海得自主産品E-Control系列PLC
· 烏轟朗隧道： 12套PLC區域控制器；
· 隧道群： 9套PLC區域控制器；
· 黃裡坳隧道： 8套PLC區域控制器；
· 連城隧道： 1套PLC區域控制器；
· 中寨隧道： 1套PLC區域控制器；
· 幹皎隧道： 1套PLC區域控制器；
· 陶堯隧道： 1套PLC區域控制器；
（2）綜合監控平台：iWorx
（3）核心服務器：H&i Server容錯服務器 1套；
（4）主站交換機：海斯科 HIES4128-24T-4G-220 千兆單模 9台；
（5）分站交換機：海斯科HIES3010-8T2SC百兆單模24台；
（6）觸摸屏：海得NetSCADA平闆電腦 12寸，9台

四、系統需求
系統要求穩定可靠，實現對交通系統、消防系統、視頻系統↕、電話系統等全面監控；
整個隧道機電監控硬件平台、軟件平台采用國産自主研發系列産品，自主可控；
采用工業以太網Modbus TCP/IP協議方式，實現數據的以太網快速交換；
區域雨雪多、氣候潮，設備能适應現場惡劣環境；

五、解決方案
該系統主要分為三層：監控層、網絡傳輸層、設備控制層。
監控層硬件平台采用H&i Server服務器，為整個隧道機(jī•)電監控提供硬件平台；軟件平台：采用海得公↓司自主研發的iworx，實現對交通系統、消防系統、視頻系統、電話系統等全面監控；↕
網絡傳輸層區域監控主站、分站均采用海得自主品牌出品HI-SCOM系列工業π(yè)級交換機，采組成冗餘的光纖環網，且主站通過單ε模光纖口實現與監控中心的信息傳輸；
設備控制層區域主控制器采用海得自主品牌E->Control系列PLC，具有冗餘功能，集成RJ45、US和、Modbus等接口；區★(qū)域分控制器采用海得自主品牌E-Contro'l系列PLC；主站和分站之間通訊采用工業≈(yè)以太網Modbus TCP/IP協議方式，實現數據的以太網快速交換；主站和監控軟 件之間使用HI-LINK安全網絡協議，有效抵禦各種常見IT攻擊。

六、為什麽選擇海得産品
PLC監控系統上行通訊和下行通訊采用Ethernet TCP/IP光↓(guāng)纖以太網，具有運行可靠性高，抗幹擾能力強，數據處理速度快的特點；
所有模塊均為海得自主産品，完全國産化，核心CPU集成多(d↓uō)種通訊端口，方便實現與第三方智能設備的連接，提供标準開放的通訊協議(yì±)，如Modbus TCP/IP，Modbus，CANOpen；
控制器是基于高速背闆總線系統架構，安全可靠；強大的浮點運算能力，更适合需δ要複雜運算和控制功能的場‍合?
完整齊全的模塊配置，可以根據客戶需求，提供硬件客制化服務NetSCADA平闆電(diàn¥)腦具備強大的人機互交功能，适應苛刻的工業§現場環境，超低功耗；
