一、e-Control系列PLC簡介
e-Control系列PLC，整合了高性能的嵌入式技術。其≤基于高速背闆總線系統架構，繼承了海得控制在工業自動化領域豐富經驗和™(hé)專用控制器系列産品的專有技術資源，将♥順序、過程、信息、運動四種類型的自動化控制集成在同一系統中，由高可靠性的軟、硬件實時$(shí)系統完成實時控制、複雜控制功能，并提供開放式通信接口及<分布式模塊系統架構。
e-Control系列PLC适用于制藥、輪胎、空調、紡機、水處理、光伏、LED、σ注塑機、特種車等機械設備的工業控制器和數(sh§ù)據采集監控終端的應用。對年用戶較大的客戶，海得控制提供控制​(zhì)器硬件客制化服務，編程開發軟件平台和e-Control系列PLC一緻。
二、e-Control系列PLC系統特性
●    開放模塊化系統架構
易擴展的本地和遠程I/O模塊；提供标準開放的通(tō™ng)信協議，如CANopen、Modbus、ModbusTCP，利用Internet等開放(fàλng)性的通信技術，可以便捷的進行系統數據整合。
●    複雜運算控制功能
強大的浮點運算能力，完成複雜的控制算法和算數表達式。
●    統一梯形圖編程軟件
由統一的編程軟件平台完成系統的硬件組态、邏輯控制程序、遠程I/O、運動控制、PID控制•、數據處理和存儲等多種功能。
三 、主要技術數據
參考e-Control系列PLC樣本
四 、溴化锂中央空調控制要求簡介
4.1硬件配置

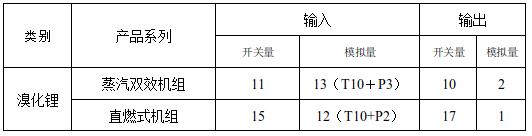

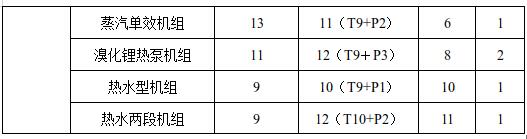

雙良空調股份有限公司主要産品的控制信号采集及輸出控制系統硬件要求如(rú>)下：

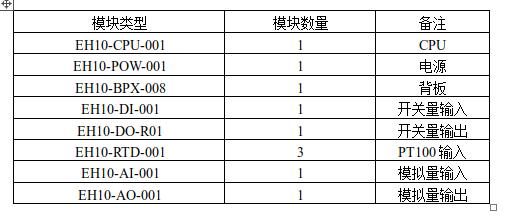

根據雙良公司提出的控制要求，并考慮到功能冗餘設計，中央空₩調專用控制器的硬件配置設計如下表：

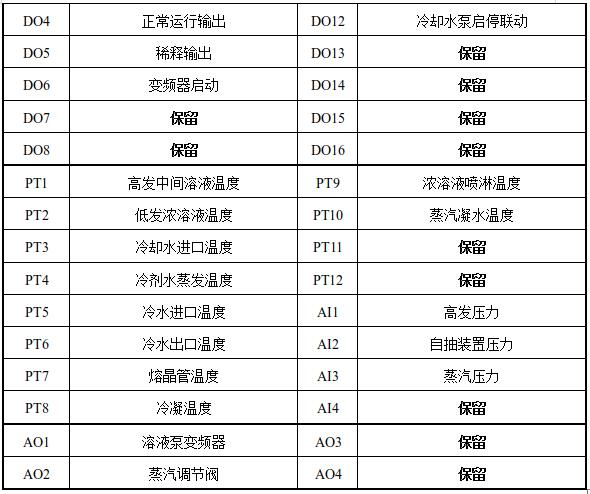

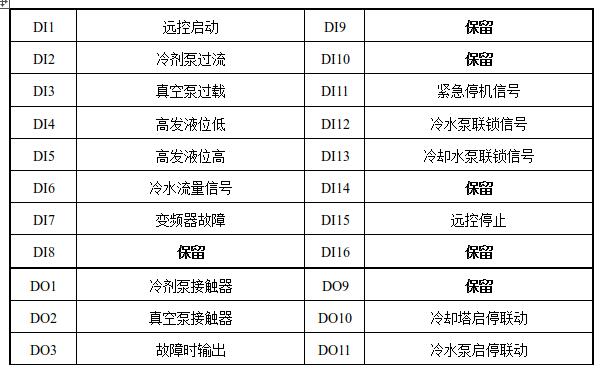

4.2蒸汽雙效型溴化锂制冷機輸入輸出表：

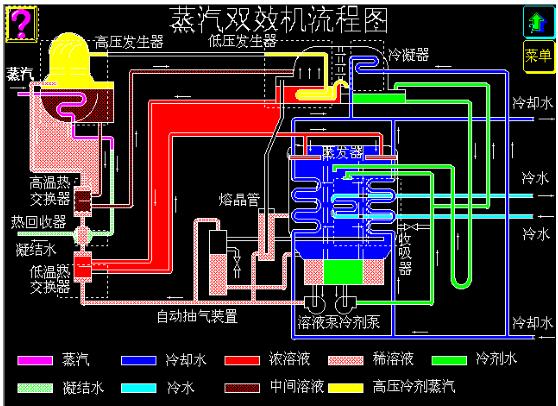

4.3蒸汽雙效型溴化锂制冷機原理：
溶液泵将吸收器中稀溶液送往高壓發生器中，由熱源加熱并濃縮, 經初步濃縮的中間溶液進入低壓發生器(qìΩ)。高壓發生器産生的高壓冷β劑蒸汽進入低壓發生器的銅管內，釋放熱量(自身變成水)使溶液進一(©yī)步濃縮，同時産生冷劑蒸氣。
冷劑蒸汽在冷凝器中冷凝成水，經節流裝置進入蒸發器。β 由冷劑泵将它分布到蒸發器的傳熱管表面，在低壓條件下吸收管內冷水×(shuǐ)的熱量而沸騰，從而使管內冷水(shuǐ★)變冷。
濃溶液進入布液裝置直接分布到吸收器傳熱管表面，在吸收蒸發器中産生的 大量水蒸汽的同時，濃溶液變成稀溶液。
制冷循環過程是溴化锂溶液在機內由稀變濃，再由濃變稀和冷劑水由液态變為(©wèi)汽态，再由汽态變為液态的循環。二個過程不斷進行，周而複始完成整個制冷(lěn∏g)循環。
高低溫熱交換器中稀--濃溶液相互交換熱量，有利于提高機(jī→)組的熱效率。

4.4 蒸汽雙效型溴化锂中央空調控制要求：
l    總體控制要求：
機組能實現手動調試運行和自動運行控制(z¥hì)兩種運行模式；在正常運行時，手動調試模式可以切換到自動運行模式。必須等機組在停止狀 态時才能由自動運行模式切換到手動調試模式。
1)    溶液泵（變頻控制）的控制要求：
手動調試模式：溶液泵在機組啓動後可以實現手動啓動/停止。溶液泵變頻器頻率由δ高壓發生器液位及壓力共同控制。高液位時：溶液泵變頻器輸出預先設定的(d​e)最小頻率；低液位時：變頻器輸出50HZ頻率。正常液位時（高低液位δ之間）：利用高發壓力控制變頻器的頻率，當高發壓力€小于46.5Kpa時，變頻器輸出頻率為22Hz。當高(✘gāo)發壓力大于46.5Kpa時，高發壓力從46.5Kpa到100Kpa變化(h¥uà)時，對應變頻器輸出頻率為22-50Hz。為防止高發液位異常導緻機組故障運行。當液位↔電極出現同時出現高液位和低液位時，則以低液位為(®wèi)優先級，認為此時是低液位。
自動運行模式：機組啓動後，溶液泵變頻器自動啓動。溶液泵變頻器頻率由高壓發生器(qì )液位及壓力共同控制。高液位時：溶液泵變頻器輸出預先設定的最小頻率；低液位₽時：變頻器輸出50HZ頻率。正常液位時（高低液位之間）：利用(yòn₽g)高發壓力控制變頻器的頻率，當高發壓力小于46.5Kpa時，變頻器輸出頻(§pín)率為22Hz。當高發壓力大于46.5Kpa時，高發壓力從46.✘5Kpa到100Kpa變化時，對應變頻器輸出頻率為22-50H∏z。為防止高發液位異常導緻機組故障運行。當液位電極出現同時出現ε(xiàn)高液位和低液位時，則以低液位為優先級，認為此時是低液位。
2)    冷劑泵的控制要求：
手動調試模式：受限于冷水出口溫度的控制，當冷水出口溫度≤50C時，冷劑泵自(zì&)動停止，手動不可開，此後當冷水出口溫度上升到80C時，冷(lě>ng)劑泵可手動啓停；
    自動運行模式：溶液泵啓動5分鐘後冷劑泵自動γ開，當冷水出口溫度≤50C時，冷劑泵停，此後當冷(lěng )水出口溫度上升到80C時，冷劑泵啓動。
3)    真空泵的控制要求：
在任何情況之下真空泵都可以手動啓停。
4)    蒸汽調節閥的控制
      手動調試模式：當高發低液位持續1分鐘以上，蒸汽調節閥強制關閉，手÷動不能開。當不處于低液位且冷水出水溫度大于5&0C時，可進行“蒸汽調節閥開”和“蒸汽調節閥關”操作，給一個開(kāiλ)脈沖，調節閥開5％。每給一個關脈沖，調節閥關5％。同時它還(h♥ái)受限于冷水出口溫度的控制，當冷水出口溫度≤50C時(shíφ)，手動開關按鈕失效，蒸汽調節閥強制關閉。此後當冷水出口溫度上升到(dào↕)80C時，手動開關按鈕才重新有效。
自動運行模式：剛開機10分鐘內當溶液泵啓動并且高發溶✔液液位達到正常以後，每2分鐘開一次，每次開度為總開度的7％。同時檢測蒸汽壓力，當蒸汽壓力達到(dγào)0.2MPa時，進入PID調節，此時蒸汽壓力設定值為0.2MPa。蒸汽電動閥開度D由冷水出口溫度®PID值、冷卻水進口溫度限度值、溶液濃度限度值和蒸汽壓力PID值共同決定。開機10分鐘(zhōn<g)以後每隔三分鐘蒸汽壓力設定值增加0.1Mpa，直至标準設定值。在此過程中當冷(lě↔ng)水出口溫度低于冷水出口溫度設定值+20C後，蒸汽壓力設定值進入按冷水出口溫度進行設定的程序：此時"(shí)可能存在3種情況，高于7.10C，低于6.90C和(hé×)在6.90C～7.10C之間（之所以取這個區間，因為我們認為冷水(₩shuǐ)出口溫度在6.90C～7.10C這個區域變化是達到 控制精度的）。在6.90C～7.10C之間認為機組運行正常，不再對蒸汽壓力設定值控制(zh‌ì)程序進行幹預。當出水溫度小于6.90C，每隔30秒系統自動記錄冷水出水溫度，然後把前後兩次的₹記錄結果進行比較。如果後一次數據小于前一次，那麽把蒸汽壓力設定值自'動減0.03MPa，達到強制關閉蒸汽調節閥的目的；當負荷增大時，機組冷水(shuǐ×)出口溫度超過7.10C，系統每隔60秒檢測一次冷水出口溫度，把前後兩次數據相比較，如果後次數據大于前次δ數據，那麽蒸汽壓力設定值增加0.05MPa，達到強制開啓蒸汽調節閥的目的₹；最後找到一個最佳的蒸汽壓力調節範圍，使機組冷水§出口溫度能夠穩定在6.90C～7.10C之間。同樣蒸汽調節閥的控制也受限于冷(lěng )水出口溫度的控制，當冷水出口溫度≦5.50C時(shΩí)，調節閥關閉。此後當冷水出口溫度上升到80C時，調節閥控制(≈zhì)重新開始。自動運行過程中如果高發溶液液位變為低液位，則蒸汽壓力設定值每→隔一秒減少0.5％的開度，直至高發溶液液位不再為低。
5)    冷水出口溫度PID運算K1的σ算法
冷水出口溫度PID運算的設定默認為機組标準工況時的冷♣(lěng)水出口溫度（7℃，可根據實際情況更改），比例系數Kp=5％，積分時間常數Ti=200ms，微¥分時間常數Td=50ms（Kp，Ti，Td可更改）。PID運算的反饋值是(shì∑)當前冷水出口溫度。PID運算采用正向運算，運算←結果K1為0％-100％之間的值。
6)    蒸汽壓力PID運算K2的算法
蒸汽壓力PID運算的設定默認為機組标準工況時的♥蒸汽壓力（0.6MPa，可根據實際情況更改），比例系數Kp=5％，積分時間常數Ti=★200ms，微分時間常數Td=0ms（Kp，Ti，Td可€更改）。PID運算的反饋值是當前蒸汽壓力。PID運算采用反σ向運算，運算結果K2為0％-100％之間的值。
7)    冷卻水進口溫度限度值K3的算法
當冷卻水進口溫度>28℃時，冷卻水限度系數K3為100％。
當冷卻水進口溫度<18℃時，冷卻水限度系數K3為0％
當18℃<=冷卻水進口溫度<=28℃時，冷卻水限度系數K3對應0％-100％。σ
8)    溶液濃度限度值K4的算法
查濃度表查得濃溶液結晶溫度T1，得出濃溶液運行安全溫度T2=T1+10℃。比較安全溫度T2與濃溶液運行溫度T3（取濃溶液噴•淋溫度）。
當T3>T2，濃溶液限度系數K4=100％。
當T3<T1+3，濃溶液限度系數K4=0％。
當T1<=T3<=T2時，濃溶液限度系數K4=（T3-（T1+3））/7。對應0％-100σ％。
9)    蒸汽電動調節閥D的算法
D=K1xK2xK3xK4,得出0％-100％的值。對應輸出電流4-20mA。對應蒸汽調節閥的開→度為0％-100％。
10)    濃溶液濃度和濃溶液結晶溫度的算法
濃溶液濃度計算流程為：
1、根據冷凝溫度查飽和水蒸汽壓力表，結合查表功能和線性逼近運算得出低發飽和冷(l•ěng)劑蒸汽的壓力；
2、根據低發濃溶液出口溫度和低發飽和冷劑蒸汽的壓力，利用濃溶液濃度曲線拟合公式算(s♥uàn)出濃溶液濃度；
3、根據濃溶液濃度查溴化锂結晶溫度表，結合查表功能和線性逼近運算(suà₽n)得出濃溶液結晶溫度T1；
4、如果計算得出濃溶液濃度低于50％，則認為濃度為50％。
11)    冷卻塔風機控制要(yào≈)求
在手動調試模式和自動運行模式下，機組啓動後，冷卻水進口溫度≧290C，冷(lě'ng)卻塔風機自動啓動；冷卻水進口溫度≦270C，冷卻塔風(fē↕ng)機自動停止。
l    機組啓動準備過程
在手動調試模式和自動運行模式下，控制系統接到啓動指令，機組準備啓動。機組首先發出冷水泵啓動信号，如(✔rú)果冷水泵沒有反饋信号，半小時後彈出啓動失敗畫面，提示用≤戶檢查外部系統；接到冷水泵啓動反饋信号後，機組檢測冷水流量信号。如果冷水(shuǐ←)流量開關動作（流量達到要求），延時15S啓動冷(lě€ng)卻水泵，如果冷卻水泵沒有反饋信号，半小時後彈出啓動失敗畫(φhuà)面，提示用戶檢查外部系統；接到冷卻水泵啓動反饋信号後，機(jī∞)組啓動條件滿足，啓動準備過程結束。
l    機組運行調節過程
手動調試模式：可以啓動/停止溶液泵，溶液泵變頻器輸出頻率按照“溶液泵（變頻控制Ω）的控制要求”中的手動調試模式進行控制。冷劑泵按“冷(lěng♠)劑泵的控制要求”中的手動調試模式進行控制。蒸汽電(diβàn)動調節閥按照“蒸汽調節閥的控制”中的手動調試模式進行控制。
自動運行模式：啓動準備過程結束後，溶液泵自動啓動，溶液泵變頻器輸出頻(pín )率按照“溶液泵（變頻控制）的控制要求”中的自動運行模式進行¥控制。冷劑泵按“冷劑泵的控制要求”中的自動運行模式進行∞(xíng)控制。蒸汽電動調節閥按照“蒸汽調節閥的控制€”中的自動運行模式進行控制。
l    機組停機過程：
   手動調試模式：機組接到停止運行指令後進入稀釋運行停機程序。
   自動運行模式：機組接到停止運行指令後進入稀釋運行(xíng≤)停機程序。
l    稀釋運行停機過程：
   關閉蒸汽電動調節閥，溶液泵，冷劑泵，冷水泵及冷卻水(↓shuǐ)泵繼續運行。當濃溶液濃度<58％時，冷劑泵自動停止。冷劑泵啓停回差濃度2％。當濃溶液濃度<56％時(✘shí)，溶液泵停止溶液泵啓停回差濃度2％。當溶液泵停止後，停冷卻水泵。當冷卻水泵停止後，延時3分鐘停冷(lδěng)水泵，稀釋過程結束。
l    故障保護及處理：
機組故障分異常現象、輕故障、故障及重故障四種。
（A）重故障：
1： 冷水斷水：當機組處于運行狀态時，通過檢測安裝在冷(&lěng)水管路上的靶式流量開關信号，當接到流量開關斷水信号，延時(s↑hí)3秒，确認後機組控制判斷為冷水斷水故障
2： 冷水出口低溫（4.50C）：當機組處于運行狀态，通過檢測冷(lě₽ng)水出口溫度，當冷水出水溫度小于4.50C 時，延時3秒，€确認後機組控制判斷為冷水出口溫度低故障
3： 冷劑水蒸發低溫（40C ）：當機組處于運行狀态，通過檢測冷劑水蒸發溫∑度，當冷劑水蒸發溫度小于40C 時，延時3秒确認©後機組控制判斷為冷劑水溫度低故障
4： 變頻器過流：當機組處于運行狀态，通過檢測變頻器故障輸出信号，當接收到變頻器故障信号後♦，作為變頻器故障信号處理。
當發生重故障後機組立即停機，不進行稀釋運行（包括停冷水泵，冷(l$ěng)卻水泵）。
(B)故障：
1：冷劑泵過流：當機組處于運行狀态，檢測冷劑泵過流信号。當接收到冷劑泵過流信号，作為冷(lěng )劑泵過流故障處理。
當發生以上故障後機組聲光報警，并稀釋運行（在稀釋運行過程中冷劑劑泵不起動）。
（C）輕故障
1：真空泵過流：當真空泵處于運行狀态，檢測真空泵過流信号。當接收到真空(kōnλg)泵過流信号，作為真空泵過流故障處理。
當發生以上輕故障時，發出聲光報警，機組繼續運行。
2：自抽裝置高壓：當儲氣壓力（自抽壓力）達到設定值（45mmHg）時，提示用戶進行真空(kōngε)泵排氣操作。
（D）異常現象
1： 高發溶液高溫（1650C）: 當機組處于運行狀态，通過檢測高發中間溶液出口↓溫度，當高發中間溶液出口溫度大于1650C 時，判斷為高發中間溶液出口高溫異常現(xià♣n)象。
2： 高發高壓（127.5Kpa）：當機組處于運行狀态，通過檢測高發壓力，當高發π壓力大于127.5Kpa時，判斷為高發高壓異常現象。
3： 冷卻水低溫（180C）: 當機組處于運行狀态，檢測冷卻水進口溫度，當冷卻水進口溫度γ小于180C 時，延時30分鐘，确認判斷為冷水低溫異常現象。
4： 熔晶管高溫（650C）：機組處于運行狀态，檢測熔晶管溫度，當熔晶管溫度大于650C 時，判斷↕為熔晶管高溫異常現象。
5： 冷卻水斷水（480C）：機組處于運行狀态，δ檢測冷凝溫度，當冷凝溫度大于480C 時，判斷為冷卻水斷水異常現象。
6： 蒸汽高壓（額定設定值基礎上加1Kg）：機組處于運行狀态γ，檢測蒸汽壓力，當蒸汽壓力大于安全壓力時，判斷為蒸汽高壓異常現象。
   當發生輕故障1～6項時，先将蒸汽壓力PID調節的設定¶值強制設定為0.2Mpa，延時10分鐘，判斷故障是否消除，如¶恢複正常，則轉入正常運行；如故障依然存在，則聲光報警，轉入正常稀釋運行停機程序。
l    其他控制要求：
1： 前5次故障內容及故障參數(13X3個數據)記錄：包括故障名稱δ，發生的年、月、日、時、分，發生故障時 各點參數記錄。
2： 機組至少一周運行參數記錄：機組運行時，整點記錄機組顯示參數。
3： 定時開關機：機組以周一到周日為循環，可以設定任何一天開機γ(jī)停機時間，時間格式采用24小時制.
4： 機組運行曆史記錄:記錄機組啓動運行總時間,真空(kō‌ng)泵運行次數,最近一此抽氣時間等.
5：冷水泵、冷卻水泵聯動:系統設定必須将冷水泵,冷卻水泵(λ含備用泵)及冷卻塔風機與機組控制系統相連,從機(j"ī)組側進行水泵,風機的聯動啓動和停止.如受條件限制,當多台機組采用同一(≠yī)個冷卻水系統時,必須在每台機組的冷卻水入口設置電動閥,控制(z±hì)電動閥與系統聯動.若沒有聯動則不允許啓動機組運行.
6：冷卻水泵變頻控制：用戶冷卻水泵變頻器控制(zhìγ)信号采用PID運算。PID運算默認給定值為40℃，Kp=5％，Ti=20γ0mms，Td=50mms。反饋值為冷凝溫度。PID各設定值可改，冷卻水泵變頻器最小(x<iǎo)輸出頻率給定為20Hz，給定可更改。

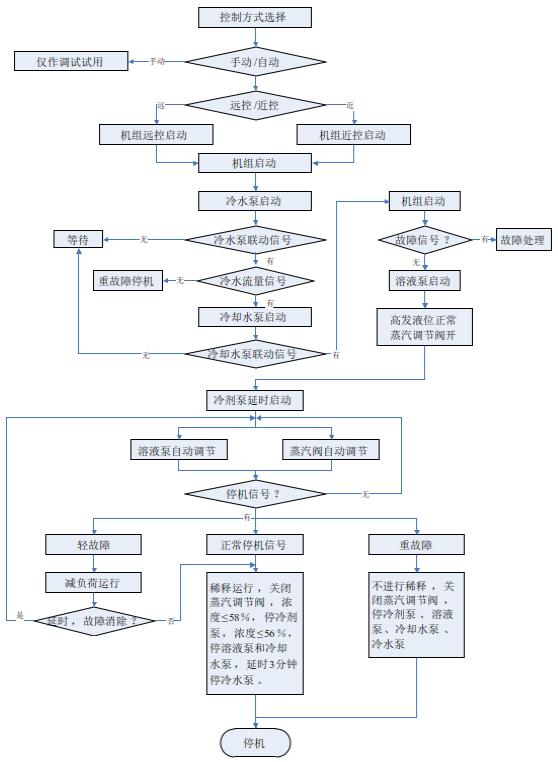

l    控制流程圖：
