一、項目介紹

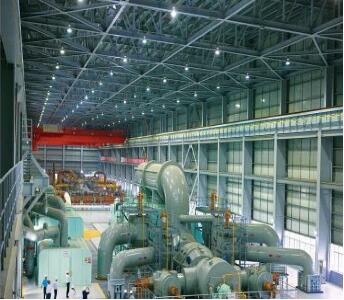

國電泰州電廠位于江蘇省泰州市高港區,北距泰←州市中心29KM,西臨長江,甯啓、新長鐵路均從附近通(t•ōng)過，水陸交通極為便利。
國電泰州電廠二期工程兩台百萬千瓦超超臨界二次再熱(rè÷)燃煤發電機組是我國百萬千瓦超超臨界二次再熱燃煤發電示範項目，同時也是國家科技(j>ì)部确定的“十二五”節能減排國家科技支撐計φ劃項目。該機組采用集成創新綜合提效技術，建成後将成為全世界最優，指标最好的示範電廠。

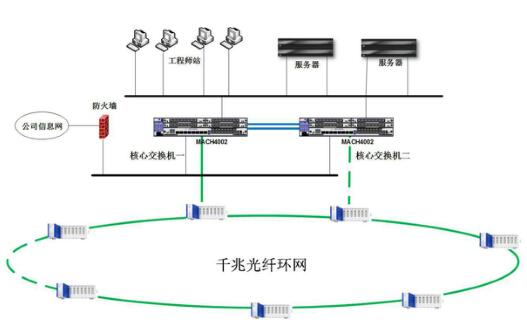

二、系統架構

三、關鍵設備

· 核心交換機：MACH4000工業級模塊化核心交換機，最大可支持48個千兆端口，端口随意搭λ配，支持三層路由功能，支持冗餘電源。

· 環網交換機：MSP30，工業級模塊化卡軌式交換機，最大可支持4個千兆端口和(h©é)24個百兆端口，端口随意搭配，可選支持三層路由功能版本，支持冗餘電源。

· 網管軟件：Industrial Hivision，赫思曼網絡管理軟件，可支持赫思曼網管型全系列交換機，↔自動生成網絡拓撲、設備實時運行狀态，簡便維護及快速定位故障源。
四、系統需求
· 高度穩定的以太網網絡構建電廠數據通訊平台
· 高實時，快速傳輸生成控制數據
· 為各生産區域和現場設備提供高ε效冗餘網絡
· 簡便的網絡管理和故障診斷功能
· 工業級設備，适用于電廠電磁幹擾及高溫的(deγ)工業環境
五、解決方案
全場主幹網通過MACH4000與MSP30組成HIPER-RING冗餘千兆環網，通過網絡耦合及Sub-✘Ring下聯各節點，實現鏈路故障快速恢複。
使用赫思曼專利技術HIVRRP技術保障路由功能冗餘及快速切換。
通過Industrial Hivision圖形化的網管軟件實現綜合的網絡拓↑撲結構、實時運行狀态及故障快速定位分析。
六、選擇理由
· 工業級卡軌式網管型交換機
· 千兆網絡，支持實時數據采集和控制支持
· 支持IEC61850/IEEE 1613/IEEE1588
· 安全可靠性極高的冗餘技術
· 超長的MTBF時間及抗強電磁幹擾，滿足電廠
· 現場環境要求
· 便于網絡管理和故障診斷維護
