項目介紹

● 項目背景
秦山核電二期擴建工程2*650MW壓水堆核電(diàn≥)站5TER（核島廢液排放系統）、5SEL（常規島廢液排放系統）控制系統的集成。
● 項目起止時間
2007-12-26至2009-01-15
● 系統構成
兩套冗餘Quantum PLC系統 + 模拟屏顯示

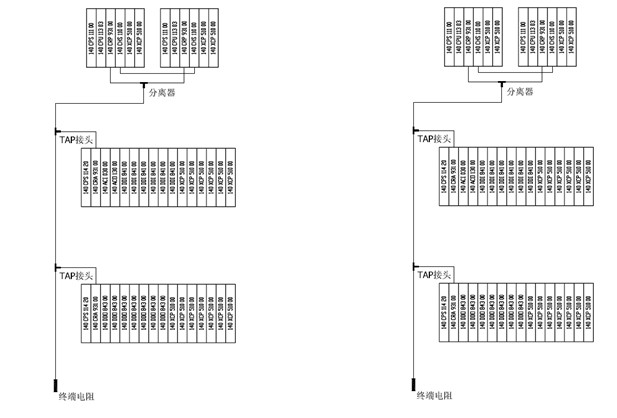

網絡拓撲

核島廢液排放控制系統       &nbεsp;         ;       常規島廢液排放控制(zh ì)系統


系統功能
PLC一方面用于接收現場來的開關量接點信号，根據工藝的控制(zhβì)要求進行必要的邏輯組合後，将各閥門、泵、貯罐及地坑的狀态信息送往控制→(zhì)櫃顯示，并将部分信息送集中數據處理系統(KIT)、警報處理系統(KSA)及主控室(☆KSC)；另一方面，PLC接收來自控制櫃與主控室的控制信号，經∞過相應的處理，再将控制信号發送到各個受控點 。

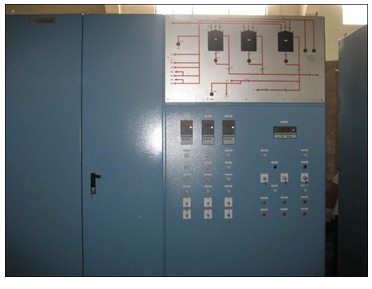

控制櫃上部為模拟圖，用于直觀地表示整個廢液排放系統的工藝&流程狀态信息。下部的控制盤則用于對工藝過程€進行監視、控制及報警。操縱員能通過模拟盤了解核島、常規島廢↕液排放系統的整個工藝過程狀态，并通過PLC的指€示器和操作按鈕對系統進行監控。
系統特點
● Quantumn 984 熱備PLC系統
● 商用核電廠輔助控制系統的應用與集成
● 商用核電廠系統集成、制造完整質保體系的建立與應用(yò♦ng)
● 商用核電廠系統集成、制造完整文→檔體系的建立與應用
系統集成産品
● Quantum冗餘控制系統系統：
1. 控制器： 140 CPU 11303
2. IO模塊：140 ACI 030 00、140 ACO 130 00、
140 DDI 841 00、140 DDO 843 00
3. 軟件：Concept V2.6
● 其它：
1. 模拟屏
2. 隔離栅：MTL5043
3. EAO 04系列指示燈、開關、按鈕
4. 方形燈、十字燈
5. 智能數顯儀
