項目介紹

我國"十一五"期間重點能源建設項目

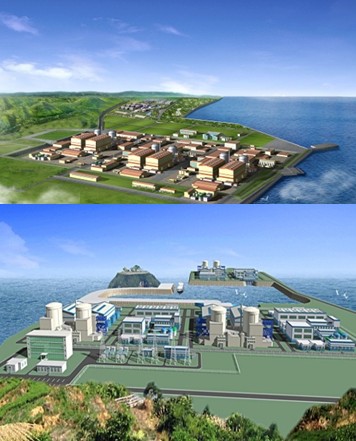

紅沿河核電站是東北地區第一座核電(diàn$)站
甯德核電站是中國第一個海島型核電(dià✘n)站、海峽西岸第一座核電站
規模：兩個核電站都是4×1000MWe壓水堆核電'機組
技術路線：CPR1000
EPC：中廣核工程有限公司

?供貨範圍
1、 紅沿河核電站聲響報警系統和兩套模拟聲響報'(bào)警系統；
2、 甯德核電站聲響報警系統和一套模拟聲響報警系統；
注：由于兩個核電站聲響報警系統配置與數量完全一樣，相當于供了兩套聲響報(bà§o)警系統。
?系統構成
系統主要包含以下設備：主控制櫃（PLC與驅動櫃）、控制台、手動報警按鈕、信号切換箱、遍布全場的♠(de)小型報警器和室外安裝的大型報警器。

系統目的
聲響報警系統用于在核電廠發生事故時，在事故機組廠(chεǎng)房或全廠範圍內發出聲響報警信号，以指揮人員撤離或進入應急崗位。≈
該系統由PLC控制，由控制台、手動報警按鈕或外部系統送來的啓動信号發出✔報警指令，PLC接受信号并進行邏輯判斷和相應處理來驅動相應區域的(deπ)報警器發出指定類型的聲響報警，并點亮相應控制台的指示燈。♥

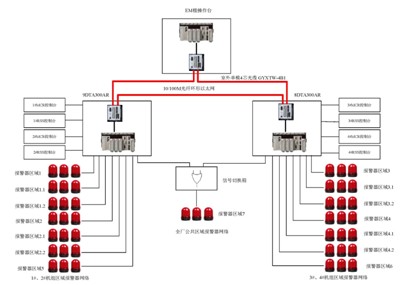

網絡拓撲

  系統功能
主要功能
該系統由PLC控制。由控制台、手動報警按鈕或外部系統送來的啓動信号發出報警γ指令，PLC接受信号并進行邏輯判斷和相應處理來驅動相(x iàng)應區域的報警器發出指定類型的聲響報警，并點亮相(xπiàng)應控制台上的指示燈。
正常情況下，系統處于24小時待機狀态。在核電廠進入應急狀态時，系統λ可以由主控室、RX(反應堆）廠房、KX（核燃料）廠房及EM樓的₽報警按鈕或由RCP、RRA、ETY、KRT系統的幹接點信号啓動報警，以上按鈕具有不同優先級。
任意類型的報警結束後，相應機組控制台都應按下ALAR₹M ACKNOWLEGE按鈕，以确認報警，相應指示燈才能熄滅，系統程序複位，可以準備下一(yī€)次報警。
   故障自動檢測和告警功能
能夠在PLC系統故障，導緻報警啓動信号不能正常輸入或對驅動部‌分的信号不能正常輸出時，發出故障提示；
能夠對PLC以太網模塊故障、交換機故障、或通信鏈路中斷發出故障提示；
能夠對PLC處理器等設備故障導緻整套PLC設備癱瘓的故障發出故障提示；
能夠在PLC系統掉電或整台聲響報警控制櫃掉電，導緻聲響報警系統不可用時(shí$)發出故障提示；
能夠在控制台或聯動系統發出聲響報警信号，但驅動報警器的♦指令未發出時發出故障提示；
PLC系統可以存儲不影響系統正常工作的故障報警信息以便于聲響報警專業以太網上↕的其它設備去讀取、處理。

     系統集成産品

? 主控制櫃2台
1. 控制器：Modicon Unity Premium 2套
2. IO模塊：DI、DO模塊
3. 低壓抽屜驅動單元
4. 軟件：Unity Pro
? EM樓控制櫃1台
1. 控制器：Modicon Unity Premium 1套
2. IO模塊：DI、DO模塊
3. 軟件：Unity Pro
? 模拟機控制櫃1台
1. 控制器：Modicon Unity Premium 1套
2. IO模塊：DI、DO模塊
3. 軟件：Unity Pro
? 網絡系統：Hirschmann RS2系列工業級的光纖交換機3台
? 控制台11台，主要由按鈕、指示燈、蜂鳴器、鑰匙開關組成。
? 小型聲光報警器報警器65¥0隻：符合防護等級IP54；高壽命LED燈，閃亮；
韓國進口電子原件；AS燈罩，ABS燈座；聲音頻率：130​0Hz；
220VAC /84mA；音量可達105分貝（1m處），外殼帶有進線格蘭。¥

?大型報警器：額定功率：3KW
三相380V電源；平均聲壓級 ≥125分貝/5米；刹車時間約1秒(m∏iǎo)
