一、項目介紹

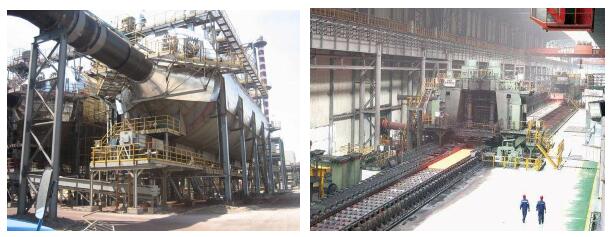

2013年10月20日淩晨1點30分，中國二冶集團包鋼系體系240轉爐工(gōn♣g)程2号連鑄機熱負荷試車一次成功。
連鑄機作為240噸轉爐工程項目的配套工程，對包鋼集團至關重要。中國二冶集團在該×項工程中主要承擔了大包回轉台、隐錠杆、中間罐車、扇形段、輥道等區域設備安裝、×電纜橋架安裝以及後部設備安裝等任務，設備總重達8200多噸。自3月份開始電纜橋架安裝工作以來，中÷國二冶集團共完成電纜敷設150公裡、橋架20000米、預埋管14000米、盤櫃安裝200γ多台、操作台40台。

包鋼新體系轉爐以及連鑄網絡通訊系統平台主要有一号轉爐，二号"轉爐和三号轉爐，以及連鑄網絡，公共網絡。要求采用工業級環網設計，要求環網設備或者鏈路上發生δ故障時，工業級環網協議完成故障切換的收斂時間不得超過50ms以上，并且能夠提供一♠(yī)套管理交換機的網管軟件，實現對在線設備的實時配置或者監控，便于管理人員(y•uán)的後期維護，由于生産過程中對網絡的實時數據傳輸以及可靠性要求非常高，所有不同$體系的網絡必須基于高冗餘的網絡設計原則。采用的德國™(guó)工藝Hirschmann設備能夠在硬件的可(kě‍)靠性以及技術上給予最大的安全保障。

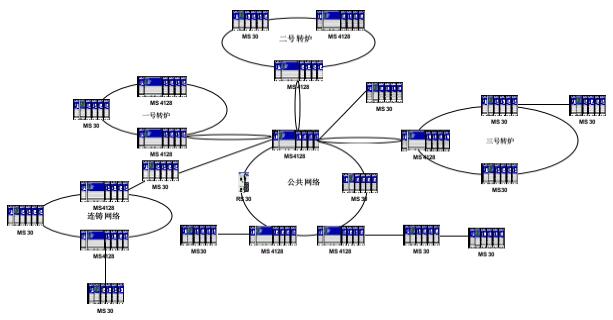

二、系統架構

三、關鍵設備


四、系統需求
· 數據傳輸實時性要求高
· 适應現場惡劣環境，高粉塵，高強度震動
· 要有冗餘，保證單點故障無影響或者但設備不要影響其他(αtā)站的通信
· 廠區較大，站點之間的傳輸距離(>lí)長
· 需要提供多年的行業應用經驗
· 設備必須要有嚴格的工業級認證
· 友好的監控軟件，利于現場技(jì↔)術人員監控以及後期的維護
· 調試配置集中化，減少去現場的次數并✘且具有遠程保護機制
· 配置簡單，方便現場非專業人員的(d>e)操作

五、解決方案
· 交換式工業以太網
· 彙聚交換機采用高性能處理的MS4φ128
· 網絡采用1000Mbps工業以太網交換機MS30，模塊化交換機，以便後期拓展端口使用(y¶òng)
· 接入層交換機使用RS30 1000Mbps系列
· 環網自愈時間小于50ms，交換機之間采用單模光纖
· 采用Hirschmann私有協議HIPER-Ring技術
· 現場部分交換機之間選擇了鏈路聚合技術來提高(gāo")鏈路帶寬
· 全網交換機必須支持通過USB來對交換機的系統日志>(zhì)、配置文件、固件進行備份。當交換機發生硬件故障後，可以随時(sh€í)通過将該USB插入到備機中，此備機可以自動加載USB中存儲的(φde)日志、配置、系統、固件等信息，從而完成快速故障切換

六、為什麽使用赫思曼
· 工業級的産品，新能可靠
· 豐富可靠的多重安全冗餘技術（HIPER-Ring，Network Coupling網絡✔耦合，MRP,Sub-ring,RSTP/MSTP,鏈路聚合,VRRP/HIVRRP）
· 确定的網絡故障恢複時間
· 獨有的交換機（交叉VLAN技術）
· 産品/模塊種類多，可選性強
· 交換機可以存儲并支持雙固件系統（Firmware），避免某一個固件出現故障（比如升級系統出錯）↓，導緻整台設備無法使用。
