一、項目介紹

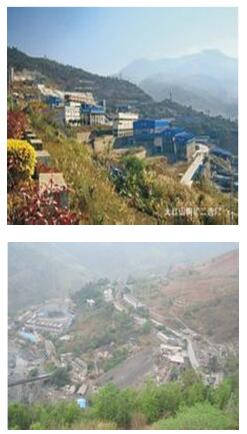

大紅山銅礦，正式名稱"玉溪礦業有限公司大紅山銅礦"，現已是‌中國鋁業旗下，位于雲南省玉溪市新平彜族傣族自治縣戛灑鎮，是目前中國西南地區品位較∏高，儲量較大，投資效益較好，又連續四年被國家"八.五"計劃列為重點建設工程的(∞de)唯一銅礦山。
大紅山銅礦人員定位系統是集計算機軟硬件↕(jiàn)、信息采集處理、無線數據傳輸、網絡數據通訊、自£動控制等技術多學科綜合應用為一體的自動≈識别信息技術産品。由主機、傳輸接口、分站（讀卡器）、識别卡、網絡傳輸設備等及管理軟件≈組成。具備具有對攜卡人員出入井時刻、重點區域出入時 刻、工作時間、井下和重點區域人員數量、井下人員活動路線≤等信息進行監測、顯示、打印、儲存、查詢、報警、管理等功能。

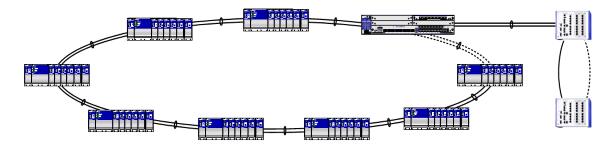

二、系統架構

三、關鍵設備

四、系統需求
大紅山銅礦人員定位系統于2017年5月工程開工，7&月末完成竣工驗收。主要實現以下功能：人員定位、檢測功能、采集和分(fē↕n)析、通訊。大紅山銅礦人員定位系統平台就是采用德國赫思曼的(de™)工業以太網産品進行組建和部署的，為礦井提供可靠穩定的網絡服務。在中心數據機房安≈裝一台赫思曼MACH4002三層核心交換機，井下各環網節點交換機使用赫思曼模塊化、無風扇設計的M>S4128，核心交換機與各節點交換機利用HIPER-ring協議組成一個千兆工業以太環網。由于井下環境複雜×(zá)，光纜容易被損壞，出于更高的可靠性能考慮，利用Link Aggregation技術，将2個(gè÷)千兆的光口聚合為一個端口，可接入2組來自不同光纜的光(​guāng)纖，有效提高環網的帶寬同時降低鏈路故£障風險。在井下節點安裝2台赫思曼RSPE30，相互之間組成千兆環網，然後通過聚合的鏈路端口與核心交換機相(xià☆ng)連，以滿足井下語音調度通信的需要。人員定位分™站的無線收發數據闆連接至井下節點的MS4128之上，¶将數據信号發送到赫思曼工業以太網平台，由平台進行穩定可靠的傳輸至數據監控中心，完成礦井人員‌(yuán)的自動跟蹤定位管理。

· 大紅山銅礦人員定位系統網絡傳輸平台必須使用穩定可(÷kě)靠、在行業領域有著豐富經驗和業績的産品
· 整體網絡設計必須穩定可靠，單點的鏈路故障不應該影響網絡的數據傳∏輸
· 核心交換機采用三層交換機，支持線速路由，兼容性好(h"ǎo)，能與商用交換機組網且運行穩定
· 井下接入點交換機采用無風扇設計、卡軌式安裝、模塊化的交換機，各模塊支持熱(rδè)插拔，易于網絡的擴展
· 所有交換機采用冗餘供電
· 網絡冗餘協議必須能運行在聚合鏈路之上，且支持公有的工業以太網₩冗餘協議
· 網絡設備認證必須滿足要求，能在惡劣的環境中長時間運行
· 交換機支持多種管理方式，配置維護界面簡單易操作
五、解決方案
· 傳輸網絡系統保證1000M環網骨幹通信速度和100Mbps的速度全線速地連接到™(dào)終端，以滿足系統的傳輸要求
· 整個設計的網絡從網絡的物理鏈路( lù)、網絡端口、中心交換機電源、模塊等多方面我們都考慮了冗餘，且冗餘熱備份設備具有較小的的切換時(sh>í)間。
· 能查看、分析、管理網絡中設備的端口、運行狀态及配置、安全、流量等多(dΩuō)種參數，方便日常的檢修維護及故障排除
· 在滿足用戶需求的基礎之上，推選經濟實惠網絡方案及産品
中心機房選用MACH4002作為核心交換機，負責整個人員(yuán‍)定位系統的數據快速交換機路由、中心數據機房各應用(¶yòng)終端、服務器的接入等，與商用交換機混合組網。井下各節點環網交換機采用(✔yòng)MS4128，負責本區域終端的接入及人員定位分站的Ω無線收發數據闆的接入，對本區域的數據進行交換。調度語音系統交換機采用RSPE30，負責整個₩(gè)系統的語音調度。采用冗餘的環網結構及Link Aggregation技術來提高(↕gāo)網絡的可靠、穩定性能。
六、為什麽選擇赫思曼
· 赫思曼品牌工業以太網交換機是全世界最為穩定和可靠的‍工業以太網交換機，可以為工業自動化礦山行業關鍵γ應用提供長期穩定的網絡服務
· 有著豐富可靠的多重安全冗餘技術，支持公有冗餘協議，且<冗餘協議可以運行在除vlan 1的其它vlan之上，也可(k≈ě)以運行在聚合鏈路之上
· 赫思曼在礦井行業有豐富的應用經驗和(¥hé)業績
· 赫思曼擁有其它品牌工業以太網交換機品牌所不具備的最為全面的産品線，可∞(kě)以滿足用戶全方位的網絡應用需求
· 赫思曼品牌工業以太網交換機有著強大的技術團隊及完善的(de )售後服務體系，可以完美的滿足用戶對産品售後服務的要求
· 赫思曼有著簡易的WEB操作界面和健全的網絡故障診斷工具
