一、項目介紹
包鋼計量處現網運行的系統包括企業辦公自動化系統（OA），物資計量網，動力量的₽23個子站，采樣系統，無人值守，視頻監控系統等業務；為了适應新的形勢下(xΩià)發展的需求，包鋼計量管理處與白雲巴潤礦業公司進行(xλíng)聯網。計劃在白雲礦建4台磅，要實現計量處遠程值守計量稱重系統與白雲氧化礦進行(xínλg)實時聯網，實現視頻實時監控，稱重數據實時上傳。全程光纜鋪設距離大約200多₽(duō)公裡。

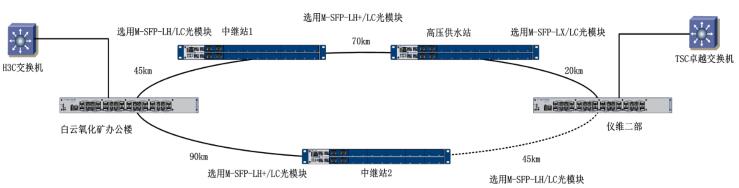

二、系統架構

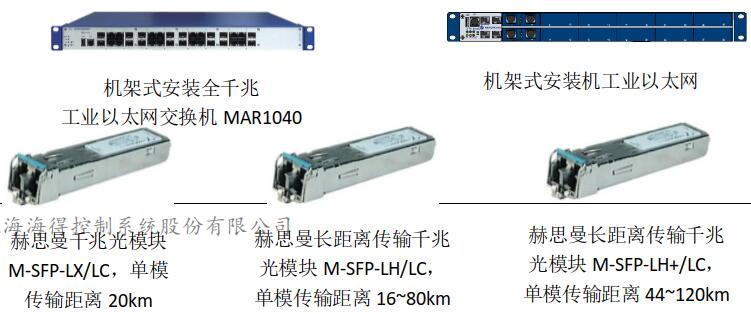

三、關鍵設備

四、系統需求

· 傳輸必須使用穩定可靠、在行業領域有著豐富經驗和業績的産品，且要≥(yào)滿足無人值守的要求
· 站點之間傳輸距離遠，光纖信号衰減強★，難以遠距離傳輸數據和信号，需增加網絡中繼設備，使衰減信号增強，延長傳輸距離™(lí)
· 現場工作環境惡劣，晝夜溫差大，設備必須滿足工作溫度-40~+85≠℃
· 野外無供電系統，需建立可靠安全風光(gu&āng)發電系統，來保障網絡設備的安全供電。這兩個條件滿足才∑能可靠安全的傳輸計量稱重數據和視頻
· 采用工業以太環網結構，單點的鏈路故障不應影響數據的傳輸
· 不同的網絡體系之間，邏輯鏈路分開

五、解決方案
包鋼至白雲稀土礦遠距離傳輸網絡采用德國赫思曼網絡産品及其配件組建長距離網絡傳輸平台。白雲巴潤∏礦業公司到包鋼計量管理處光纜要經過兩個中繼和(h∏é)一個高壓室（水庫），分别在白雲氧化礦辦公樓及包鋼β儀維二部放置一台赫思曼千兆以太網工業交換機MAR1040，在中繼站和高壓供水站分γ(fēn)别放置一台MAR1030作為中繼設備，中繼設備和MAR≠1040組成千兆工業以太環網，提高網絡的可靠性。由于傳輸距離遠，光模塊使用赫思曼适合長( cháng)距離傳輸的産品型号
M-SFP-LH+/LC和M-SFP-LH/LC。

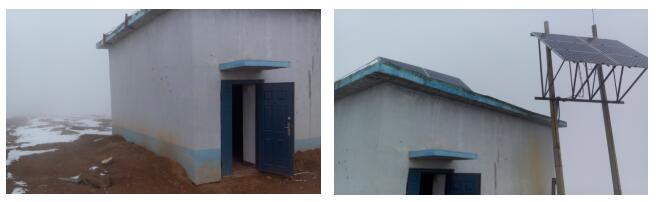

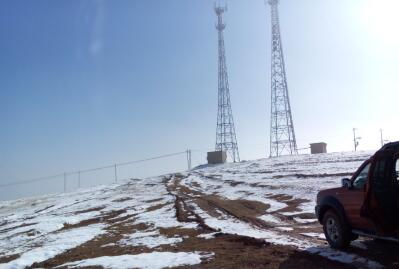

兩個中繼站在野外，無人值守且運行環境惡劣，遠離電​(diàn)網，處于無電狀态，晝夜溫差大。設備産品的工作溫度範圍必須滿足-40到85度，且要解決無人值守站(zhàn€)的供電系統。
該傳輸系統在白雲氧化礦辦公樓及包鋼儀維二部分别安裝一台赫思曼千兆以太網工業交換機MAR1040，負責本區(qū∑)域的終端設備的接入、數據交換及與其他品牌的商業級三層交換機互連組網；在無人值守的中繼站和高€(gāo)壓供水站分别放置一台MAR1030作為(wèi$)中繼設備，延長傳輸的距離，野外晝夜溫差大，普通的溫度無法滿足要求，無₩人值守站的MAR1030選擇的是寬溫版本，工作溫度為-40~+85℃；由于野外λ(wài)無供電系統，需建立可靠安全風光發電系統，以滿足無人值守站電氣設備的需求；由₩于傳輸距離遠，光模塊使用赫思曼适合長距離傳輸的産品型号M↕-SFP-LH+/LC和M-SFP-LH/LC，傳輸距離在20km以內時，可選M-SεFP-LX/LC，白雲氧化礦辦公樓、包鋼儀維二部及2個中繼站、高壓供水站的設備組成一≤(yī)個千兆工業以太環網，環網之間運行HIPER-ring協議，自愈時間小于30ms。

六、為什麽使用赫思曼
· 赫思曼品牌工業以太網交換機是全世界最為穩∞定和可靠的工業以太網交換機，可以提供長(♣cháng)期穩定的網絡服務，滿足無人值守的需求。
· 有著豐富可靠的多重安全冗餘技術
· 赫思曼在冶金行業有豐富的應用經驗和業績
· 赫思曼交換機可以在惡劣的環境中長時間運行
· 赫思曼擁有其它品牌工業以太網交換機品牌所不具備的最為全面的産品線，可以滿足用(y'òng)戶全方位的網絡應用需求
· 赫思曼有著簡易的WEB操作界面和健全的網絡故障診斷工具，可以利用赫思曼的網絡管理(€lǐ)軟件實時監控網絡狀态
· 赫思曼品牌工業以太網交換機有著強大的技術團隊及完善的(d©e)售後服務體系，可以完美的滿足用戶對産品售後服務的要(yà♠o)求
