一、 工程概況

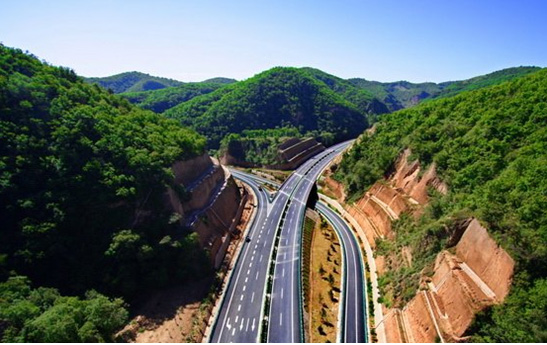

國家高速公路包頭至茂名線（G65）陝西境黃陵至延安高速公路擴能工程為西安至延安高速公路擴能工程的重要組成路段。黃陵至延安高速公路擴能(néng★)工程起于宜君縣崖頭莊，止于安塞縣沿河灣鎮南側，與既有包茂高速和在建延延高速以樞紐立交相(xβiàng)接，概算投資217億元,全長154.507公裡，設計時♥速100公裡/小時，路基寬度33.5米。工程主要包括1個"監控分中心、3個管理所、3個服務區、7個收費站、1個停車區及÷全線的隧道、房建裝修工程，建築面積6.1731萬平米；





二、工程配置

該項目主要由五條隧道群組成，共計42套PLC區域控制站，如下：

  PLC控制器：CompactLogix1769+Flex I/O1794組合方式

  淌川隧道：  8套PLC區域控制器；

  劉家塬隧道：10套PLC區域控制器；

  王村隧道：  7套PLC區域控制器；

  小圓子隧道：10套PLC區域控制器；

  二郎山隧道：7套PLC區域控制器；

  綜合監控平台：SUPER VIEW

  核心服務器：Ft2710容錯服務器 1台；

  主站交換機：赫斯曼RSB20-0900VVM2TAAB 百兆多模 5台；

  分站交換機：赫斯曼RSB20-0800M2M2TAAB百兆多模37台；

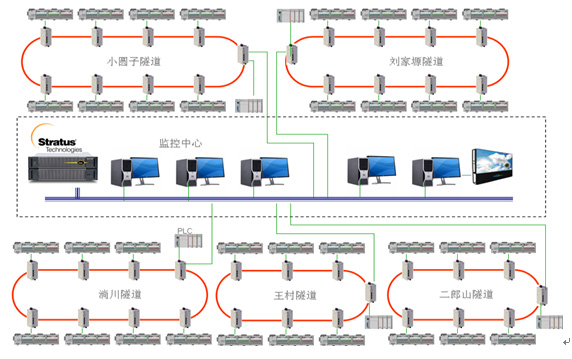

三、系統架構



主要分為三層：

  監控層：

    硬件平台：采用美國容錯(cu∏ò)Ft2710服務器，為整個隧道機電監控提供硬件平台；

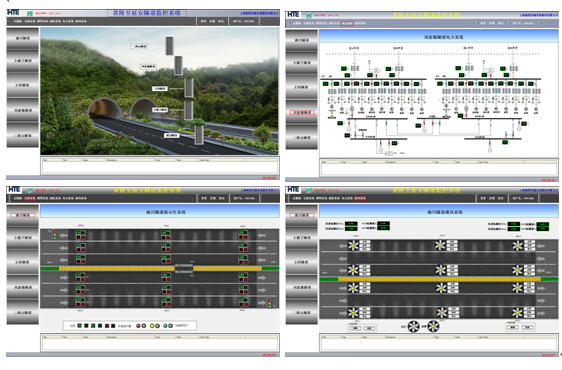

    軟件平台：采用海得公司自主研發的SuperVIEφW v1.0，實現對交通系統、消防系統、視頻系統、電話系統等全面監控；

  網絡傳輸層：

    區域監控主站、分站：均采用德國赫斯曼公司出品RS2系列工業級交換機δ(jī)，采組成冗餘的光纖環網，且主站通過單模光纖口實現與監控中心的信息傳輸；

  設備控制層：

    區域主控制器：采用Rockwell公司的CompactLogix1769-L33+§Flex I/O 1794+Point I/O 1734

    區域分控制器：采用Rockwell公ε司的CompactLogix 1769-L16+Flex I/O 1794

    主站和分站之間(jiānσ)通訊采用以太網Ethernet /IP協議方式，實現數α(shù)據的以太網快速交換；



四、 系統特點

    PLC監控系統上行通訊和下行I/O擴展均采用↕Ethernet TCP/IP光纖以太網，具有運行可靠性高，抗幹擾能力強，數據處理(©lǐ)速度快的特點；

   系統具有先進性、可擴充性、經濟性和實用性、便于操作、易于維護；

    下行、上行通訊速率時間小 (xiǎo)于1秒；

    數據刷新和畫面切換時間都€是毫秒級；

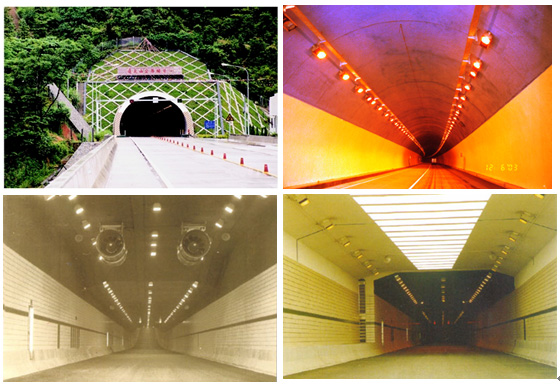

五、  工程示例
