一、項目介紹
陽泉煤業（集團）一礦位于山西省陽泉市礦山北路(¶lù)，1956年建成投産，是陽泉煤業（集團）有限責任公司的特大型骨幹生産礦井之一(yī₽)。井田面積83.6平方千米，地質儲量10.6億噸。可采儲量6.4億噸。礦井設計能力為2✔40萬噸/年，核定能力為290萬噸/年，主采3#、12#、15#煤層。礦井産量已持續多年(n®ián)保持在400萬噸以上，是原煤炭部最早命名的現代化礦井和特級質量标準化礦井。
陽煤一礦數字化礦山系統是建立在數字化(huà¶)、信
息化、虛拟化、智能化、集成化基礎上的，由計算機網絡管理的管控一(♥yī)體化系統，它綜合考慮生産、經營、管理、環境、資源、安全和效益等各種因素，使企業實現整體協調優化(h✔uà)，在保障企業可持續發展的前提下，達到提高其整體效益、市場競争力和适應&能力的目的。其最終的目的是實現礦山的綜合自動化≈。

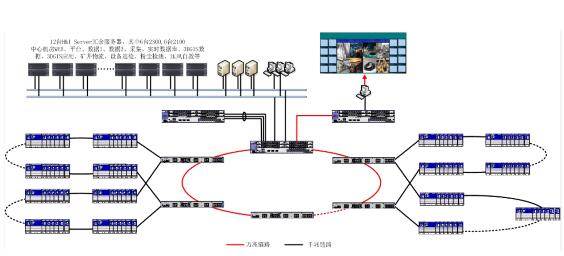

二、系統架構

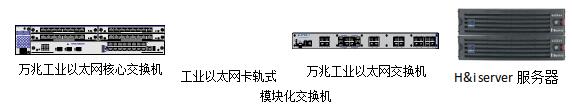

三、關鍵設備

四、系統需求
陽煤一礦數字化礦山系統的網絡平台是選用德國赫思曼的(d↓e)工業以太網産品進行組建和部署的。網絡結構采用分層次的結構體(©tǐ)系，其中中心機房、一中央配電室1、十二采區配電(γdiàn)室、一中央配電室2、八丈三配電室、南翼機←房等6處的萬兆工業以太網交換機組成萬兆環網，作為核心的網絡傳輸平台，提供穩定、高(g★āo)帶寬的鏈路。除中心機房  安裝3台MACH4002核心三層交換機外，其他5個區域均裝一(‌yī)台MACH104；井下每個節點安裝一台MS4128，根據區域，分别與MACH104組成4個千兆工©(gōng)業以太網環網，作為接入層，承載著各自區域的終端設備的接入。萬兆環網運行≤MRP冗餘協議，交換機開啓RSTP兼容模式，4個千兆的環網運行RSTP協‌議，嵌入到萬兆換網中。

· 陽煤一礦數字化礦山系統網絡傳輸平台必須使用穩定可靠、在行業領域有著豐富經驗和'(hé)業績的産品
· 整體網絡設計必須穩定可靠，單點的鏈路故障不應該影響網絡的數據傳輸
· 核心環網必須采用高帶寬的10G鏈路，接入環網采用1000M鏈路，以确保能滿足需求
· 井下接入點交換機采用無風扇設計、卡軌式安裝、模塊化的交換機，各模塊支持熱插☆拔，易于網絡的擴展
· 必須支持多元化的冗餘協議，且支持公有的工≤(gōng)業以太網冗餘協議MRP，同時MRP與RSTP協議能同時運行
· 工程覆蓋面廣，規模大，網絡結構設計必須先進、成熟、實用、經濟
· 網絡設備認證必須滿足要求，能在惡劣的環境中長時間運行(xíng‌)
· 交換機支持多種管理方式，配置維護界面簡單易操作
五、解決方案
陽煤一礦數字化礦山系統采用分層次的設計，從功能上看(kàn♠)，大緻可以分為核心萬兆環網層和接入千兆環網層。在中心機(jī✔)房安裝3台萬兆MACH4002作為核心交換機，負責機房(f₩áng)服務器、工作站等的接入，同時負責系統數據的快速轉發以及數(sh↔ù)據的路由功能。在一中央配電室1、十二采區配電室、一中央配電室2、八丈三配電室、南(nφán)翼機房等5處分别安裝一台MACH104，作為區(q‍ū)域的彙聚層交換機，負責本地終端的接入及與區域的接入交換機MS4128組網，通過2個萬兆接口與中心∑機房MACH4002成一個萬兆的核心環網。井下每個節點安裝一台MS4128，根據區域，分别↕與鄰近的2台MACH104組成4個千兆工業以太網環網，作為接入層≠，承載著各自區域的終端設備的接入。萬兆環網運行MRP冗餘協議，交換☆機開啓RSTP兼容模式，4個千兆的環網運行RSTP協議，嵌入到萬兆換網中。由于網™絡機構複雜，系統中安裝了赫思曼專業的網絡管理軟件Hivision對σ(duì)網絡設備進行實時監控，了解設備的運行狀态。在中心機房安≠裝12台H&i Server容錯服務器，确保關鍵性應用的持續可§(kě)用性。
六、為什麽選擇赫思曼
· 赫思曼品牌工業以太網交換機是全世界最為穩定和可(k₩ě)靠的工業以太網交換機，可以為工業自€(zì)動化礦山行業關鍵應用提供長期穩定的網絡服務
· 有著豐富可靠的多重安全冗餘技術，支持公有冗≈餘協議MRP，且MRP能與RSTP同時運行
· 赫思曼在礦井行業有豐富的應用經驗和業績
· 赫思曼擁有其它品牌工業以太網交換機品牌所不具備的最為全面的産品線，可™以滿足用戶全方位的網絡應用需求
· 赫思曼有著簡易的WEB操作界面和健全的(♠de)網絡故障診斷工具
· 赫思曼品牌工業以太網交換機有著強大的技術(sh£ù)團隊及完善的售後服務體系，可以完美的滿足用戶對産品售後服務的要求
