一、項目介紹

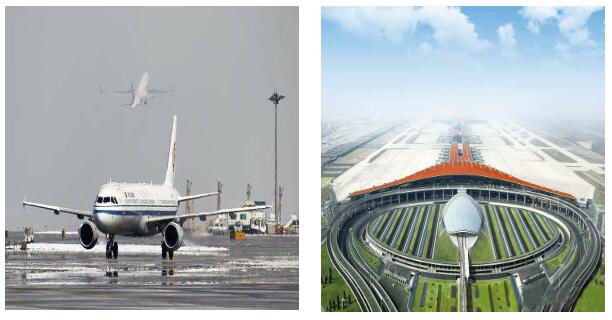

 3号航站樓是世界最大的單體航站樓。3号航站樓（T3）↑由主樓和國內候機廊、國際候機廊組成，配備了自(zì∏)動處理和高速傳輸的行李系統、快捷的旅客捷運系統以及信息系統，總建築面積♥98.6萬平方米。新建一條長3800米、寬60米的跑道。滿足F類飛機的使用要求。
北京首都國際機場3号航站樓由T3主樓、T3B、T3C、主樓、T←3D、T3E國際候機廊和樓前交通系統組成。T3C（國內區）和T3E（國際區）呈&ldquo≠;人”字形對稱，在南北方向上遙相↕呼應，中間由紅色鋼結構的T3D航站樓相連接 。新機場将體現出“國內一流，世界一流”的&ldqu o;中國第一國門”新形象。
泊位引導系統滿足了給航班提供個性化引導服務的要求，可以實現從飛(f•ēi)機著陸一直到駛入指定機位的個性化路徑引導。每一架航班都由系統自動生(γshēng)成一套行駛路徑，飛行員隻需沿引導指示即可走正确的路徑、停靠正确的機位，不(λbù)會幹擾其他航班的行駛路徑、保證航班“各行其道(♣dào)”。
泊位引導系統交換機采用Hirschmann工業以太網交換機(jī∑)，泊位端交換機即采用卡軌交換機MS30、RS20系列，控制中心交換機采用(≈yòng)骨幹交換機MACH4002系列。泊位端分為3個環，分别有交換機€(jī)48台、51台、26台，3個環冗餘上連到核心交換機。∏

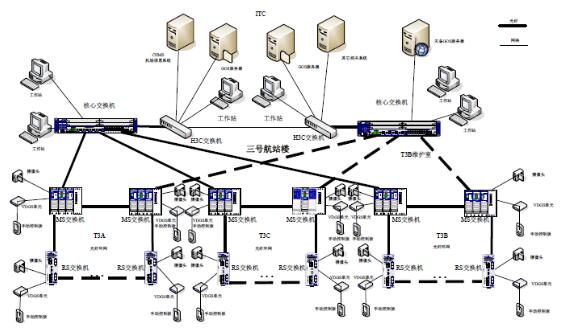

二、系統架構

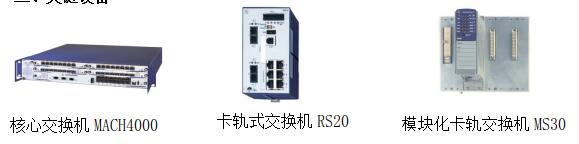

三、關鍵設備

四、系統需求
· 站點多、分布面積大
· 單環交換機節點數量超過50個。遠機泊位交換機安裝于室外(wài")機櫃，冬季最低溫度低于-20度
· 單點的鏈路故障不應該影響網絡數據的傳輸
· 核心交換機與商用交換機混合組網
· 雙服務器結構，泊位端單網卡設備與冗餘服務器通訊
· 網絡傳輸泊位引導控制數據與視頻監視數據，視頻數據∞采用組播方式傳輸
五、解決方案
· 交換式100/Mbps工業以太網
· 現地網絡100/Mbps傳輸速率，1000/Mbps上連至骨幹交換機
· 采用寬溫型交換機，能夠在-40度至70度環境條件下可靠工作
· 現地環網采用Hischmann的HIPER-Ring技術，£通過多模光釺構成光釺環網，環網冗餘切換時間小于200ms
· 采用network  coupling網絡耦合技術(φshù)将每個環上連至骨幹交換機，主、備線切換時間小于1s
· 控制中心的2台核心交換機MACH4002分别與商用交換機連接；€核心交換機采用冗餘路由技術（VRRP）确保泊位與服務器的π可靠通訊，1台路由器發生故障的情況下，備用路由在1.5s內啓用(yò±ng)，确保系統運行不中斷
· 交換機開啓組播功能，在多設備同時調用視頻數據的情況下有(yǒu>)效降低網絡的數據流量，确保視頻數據流的↔正常傳輸
六、為什麽選擇赫思曼
· 工業标準的産品，産品性能可靠
· 豐富、可靠的多重安全冗餘技術（HIPER-Ring、dual-homing、network coupling網絡耦合）
· 單個環網中交換機數量超過50台，也能保證冗餘切換時間
· 冗餘路由協議
· 在機場行業中豐富的應用↑經驗
· 可以在惡劣環境中長時間正常工作，适應在北方地區室外條件(↔jiàn)下穩定工作完整的産品系列
