系統概述

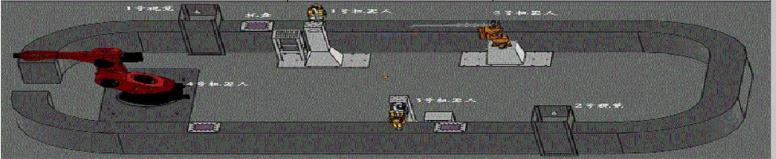

本項目是采用相機采集産品位置數據，由PLC發送給機器人，從而實現産品的精确裝配，本項目是進行無線鼠标的安裝等。₹

系統原理

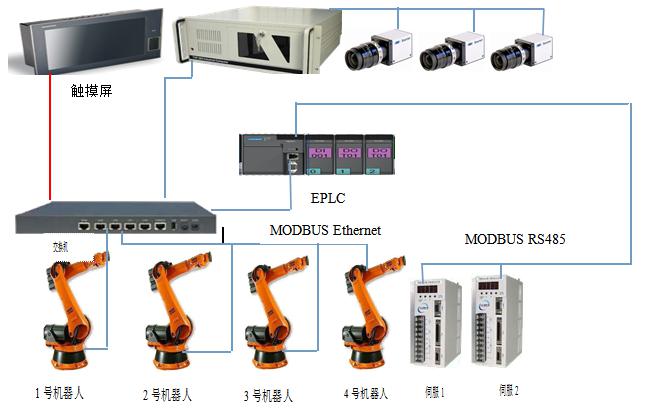

    主要是通過以太網将相機傳輸定位數據給PLC，PLC傳輸數據給4台機器人，機器人依據坐标數據進行(xínσg)産品的裝配，産品的傳輸是通過MODBUS控制兩台伺服電機

系統配置

• 自動化控制器: e-Control PLC，是控制系統的核心硬件平台。
• 人機界面硬件: TPC1203工業級12寸觸摸式平闆電腦，穩定可靠。無線平闆客戶可以實現遠程無線操作現場設備。
• 人機界面軟件: NETSCADA組态軟件開發平台，提供壓片機需要的相關功能(néng×)模塊。

 系統評價:

• 本系統采用CCD進行鼠标的位置精确采集，由PLC發送控制命令，實現0.5MM的精度控制。
• PLC及平闆電腦标配以太網接口，單機響應速度快，且具有高擴展性。
• 基于NETSADA組态軟件可以實現産品的追溯記錄，和到期維修提示。
