一、項目介紹

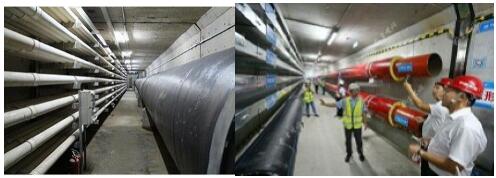

項目位于黃石市大冶湖生态新區核心區，地處黃石、大冶、陽新交彙之地，是黃(huán​g)石城鎮化發展的前沿地區和同城化政策平台的(§de)焦點地區，也是拓展黃石城市腹地的∏重要地區。黃石市大冶湖核心區地下(xiàγ)綜合管廊（PPP）項目位于黃石市大冶湖生态新區核心區，項目新建城市地下綜λ合管廊34.56公裡，其中：主幹管廊9.396公裡，支線管廊25.164公裡，控制(z¶hì)中心一處。初步規劃入廊管線：給水、再生水、電力、通信、有線電¶視、熱力及污水（部分主幹管廊）等。

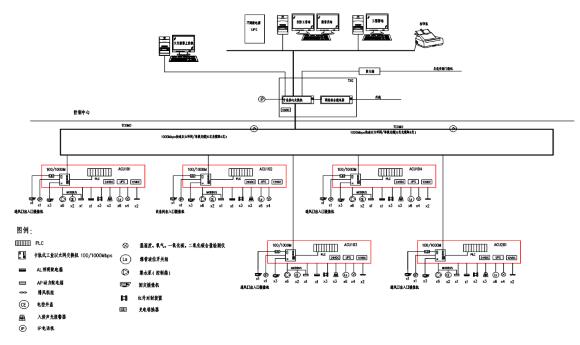

二、系統架構

三、關鍵設備
該項目使用了共計65套PLC區域控制站 - ILC 131 ETH。

針對Inline I/O系統的ILC 131 ETH模塊式小型控制器是Easy Autom✘ation的核心。ILC 1X1系列可以支持Modbus/TCP和PROFINET等基于以太網的傳輸協議。它的(d'e)最新特點是支持一個可選的SD卡。
· PROFINET-Device
· Modbus/TCP-Client
· 支持多種協議，例如：http、https、FTP、SNTP、SNMP、SMTP>、SQL、MySQL、DCP等
· 使用PC Worx EXPRESS（IEC61131-3）進行工程
· 程序存儲器和大功率存儲器 (192 kB/192 kB)
· Modbus/TCP服務器
· HTML 5
· 內置用于可視化的網站(zh àn)服務器，帶WebVisit/atvise?
· 整個INTERBUS主站（2048個I/O點）
· SD卡最大可達2 GB，用作可選的插拔式參數存儲器
四、地下綜合管廊的應用特殊性
· 內部環境惡劣
管廊地下環境內部高溫、高濕度、且多粉塵
· 周邊沖擊振動多
綜合管廊大多建設在馬路周邊，來往車輛引起設備振動
· 強電磁輻射、電磁幹擾
管廊內部的電力線纜，綜合性設備産生強烈的電磁幹擾、電磁輻射
· 腐蝕性強
管廊內部廢水、污水管道、天然氣等管道，釋放各類型腐蝕性氣體
選擇可靠，穩定的工業級産品至關重要！
五、解決方案
· 提供全方位的工業網絡産品和解決方案
· 全面的質量保證，耐高溫、高濕，防塵抗震，具防雷接地保
· 高可靠性，工業級标準設計
· 實時、可視化、最優化的網絡管理和豐富的安全配'置，易于操作
· 冗餘電源輸入，确保供電的可靠性
· 靈活的安裝方式
六、綜合管廊應用業績
· 山東淄博路隧道及綜合管廊機電項目
· 貴州安區管廊網絡通信系統
· 湖南常德民建路管廊智能化系統∞
· 湖南省武陵山大道延長線綜合管廊工程
· 金華市丹溪路東延二期綜合管廊工程監控系統
· 山東日照管廊
· 成都市城南下穿隧道監控系統
· 成都市都江堰市青城山下穿隧道監控系統
· 浙江83省道杜橋至白沙段機電施工工(gōng₹)程
· 江蘇揚州市城市南部快速通道建設工程智能(né✘ng)交通系統
…….
