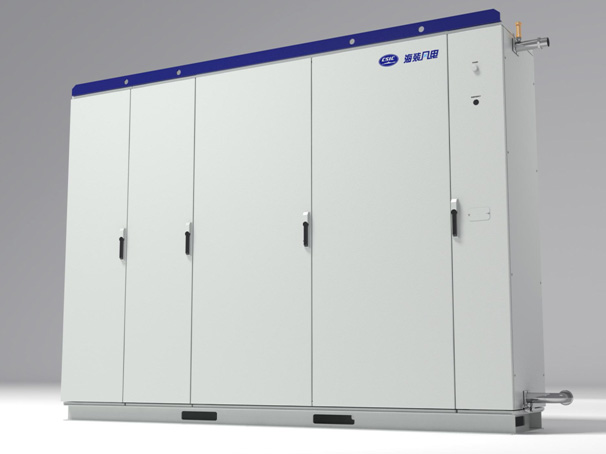

5.5MW高壓大功率變流器
5.5MW高壓大功率變流器
基于多年的風電變流器開發經驗和成功的風場應用經驗，海得新能源成功向市場推出5.5MW高壓大功率風電變流器。
産品采用拼櫃式設計，使得安裝和維護更加方便；采用三繞組系統結構，用低電壓的 (de)變頻器實現了中壓輸出的控制，有效實現成本和質量控制≠；自主開發後台操作界面，直觀顯示系統數據并記錄運行數(<shù)據，友好的中文界面便于操作和維護。
參數表
|
功率 |
5500kW |
網側變流器 |
|
|
型号 |
HD01DF5500 |
電壓範圍 |
690Vac+10%/-20% |
|
機型 |
液冷·沿海 |
頻率範圍 |
47.5Hz～52.5Hz |
|
工作海拔 |
<2000m |
額定電流 |
1000A |
|
存儲環境溫度 |
—40℃～70℃ |
最大電流 |
1200A(1min) |
|
工作環境溫度 |
-30～45℃(+45℃以上,降額) |
機側變流器 |
|
|
冷卻方式 |
液冷 |
額定電流 |
1897A |
|
鹽霧測試标準 |
CB1146.12-96 |
最大電流 |
2400A（1min） |
|
效率 |
>97% |
du/dt |
<1000V/us |
|
功率因數 |
-0.95(容性) ～+0.95(感性) |
故障穿越标準 |
E.on 2003 |
|
防護等級 |
功率櫃 IP54 |
通訊接口 |
CANOpen、Profibus、Interbus、Hotline、TCP/IP |
|
尺寸 |
功率櫃2300mm（H）*3000mm（W）*640mm（D） |
電壓範圍 |
0～759V |
|
頻率範圍 |
0～20Hz |
