一．項目概況：
　　江西武甯（鄂贛界）至吉安段高速公路，是大廣線在江西境內的北段，¥也是江西省"三縱四橫"高速公路主骨架網的"西縱"的一部分₩(fēn)。它貫穿贛西北與贛中西部地區，途經武甯縣、修水縣、銅鼓縣、宜豐縣、上(shà™ng)高縣、分宜縣、新餘市渝水區和仙女湖(↕hú)區、吉安縣、安福縣、吉安市吉州區等十一個縣（市、區），路線總長285.809公裡(lǐ≈)，工程總投資約130億元人民币，總共有27個隧道，其中特長(chán‌g)隧道13656米/3座，長隧道6324米/5座，中隧道5825米/9座，短隧道3455/10座。
　　二.技術方案說明
　　1.監控系統規劃：全線設置監控分中心一處，管理運營全線監控設施；設置多處隧道管理所：負責各個隧道(§dào)群的監控設施運營管理工作，因此隧道營運管理設計尤其♥重要，這包括：計算機網絡子系統、閉路電視監視(sh£ì)子系統、信息采集子系統、信息發布子系統、火災報警子系統、通≥(tōng)風控制子系統、隧道照明控制子系統、消防控制子系統、λ數據傳輸子系統、軟件子系統、配電子系統等10個子(zǐ∏)系統的設計，其中隧道監控系統主要包括隧道內的交通控制、通(t☆ōng)風控制、照明控制、電力監控、消防、緊急電話和₹(hé)視頻監控等幾大部分組成。其中隧道內交通控制、通風控制σ、照明控制、電力監控等監控子系統主要是由PLC（也π(yě)稱作區域控制器或本地控制器）來控制，隧道內各區域控制(₹zhì)期間及控制中心間的通信采用赫斯曼工業以太網交換機來(l↔ái)傳輸。
　　整個隧道機電監控網絡由設在遠端的監控通信中心和各個隧道內(包括洞口變電(diàn×)所)的區域控制器以及相關的通信線路組成。¶監控中心內設有交通狀況模拟顯示大屏幕、工作站、監控計≠算機群、打印機、服務器、CCTV視頻牆等設備，供操作人員監視和指揮隧π道內和道路的運營情況。根據隧道的長短以'及外廠設備的數量，分别組成四個隧道光纖環網，整個隧道共計113套區域控制π(zhì)器。
　　2．系統要求：隧道監控的核心部分的綜合控制δ器是整個隧道監控的關鍵所在。綜合控制器品質的好壞和是否可靠，将直接影(♠yǐng)響到隧道正常運行和後期維護的要求，不僅綜合控制器，觸摸屏、軟啓動器等控≥制設備都應該考慮到上述問題，因此，在進行品牌選擇的(dπe)時候，品質成為首要的關鍵。
　　基于以上的綜合考慮，我們選用歐姆龍公司廣泛應用于高速公路​(lù)隧道監控的高性能的CS1G系列PLC，以及NS系列觸摸屏，作為(wèiγ)交通控制器，通風控制器和照明控制>器的控制設備，采用赫思曼交換機作為網絡通₩訊設備。
　　3．本地控制系統功能：按照功能劃分，整個監控系統應分為如(r∑ú)下幾個子系統：交通控制子系統，照明控制子(z÷ǐ)系統，通風控制子系統，火災報警子系統，通信子系統5個子系統。5個子♣系統功能統一由各個隧道內本地控制器聯網來實現(xià​n)全程監控。

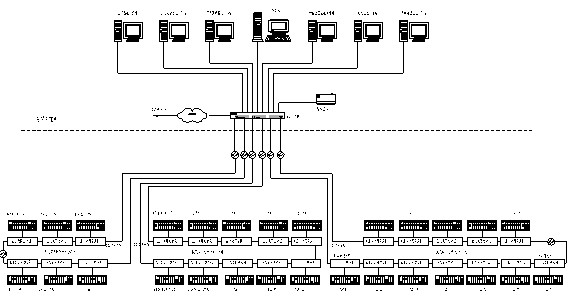

　　4．系統框圖
