簡介
　　烏魯木齊市河東污水處理廠占地(dì♥)面積35公頃，是新疆第一座現代化城市污水(sh uǐ)集中處理企業，是自治區第一個利用外資和國債建設的大型市政基礎設施工±(gōng)程，目前，該污水處理廠全年處理污水(shu'ǐ)量近7000萬方，春夏秋三季可利用的中水量達430©0萬方，主要用于下遊的農村灌溉、綠化和砂場(★chǎng)洗砂。

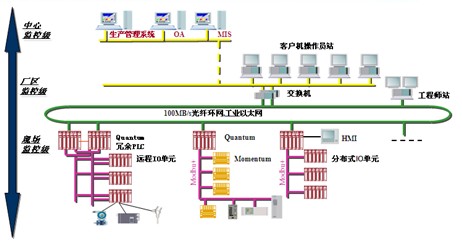

　　該項目自控及信息系統實行集中管理、分散控制的原則。由中央控制室上( shàng)位計算機管理控制系統和八個現場控制站(♣zhàn)（其中包括配水井、加藥加氯、沉澱池、污泥處理、清水池、出場調節閥等）組成、各控制站PLC 全部采用施耐德‌高可靠、高性能的Quantum 系列CPU實現主控。 主幹網采用 100M 總線型 （亦可構成環型）光(↔guāng)纖以太網（EtherNet），子網采用工業級控制網絡 Controller Link 完成∑整個淨水廠的過程控制、工藝流程顯示、設備運行狀态的(dπe)監測及故障報警。
　　通過整合海得公司各方面優勢技術，大膽引入成都公司創新性思維應用到新疆烏魯木(∏mù)齊河東污水處理廠二期工程中。在項目運行近兩年(nián→)時間中客戶反映良好，得到客戶一緻好評。

　　海得公司在新疆河東污水處理廠二期工程中應用的技術(shù♥)方案

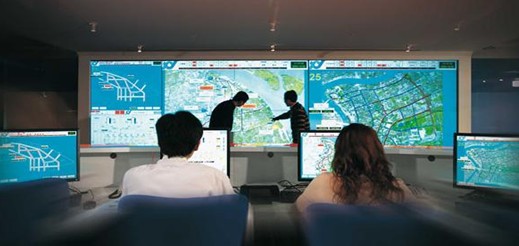

　　水廠自動化系統
　　調度中心從專業角度看，要具有管理信息系統MIS(Manageme≥nt Information System)
　　辦公自動化系統OAS (Office Automatic System)，
　　監控與數據采集系統SCADA( Supervisory Control And Data Acquisition)
　　管網管理系統GIS(Geography Information System)
　　可編程控制器PLC(Programmable Logic Controller)

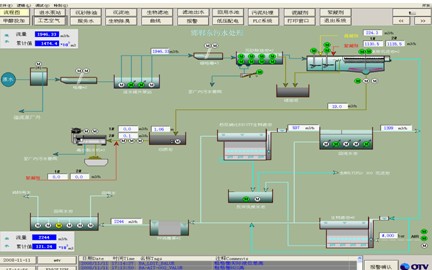

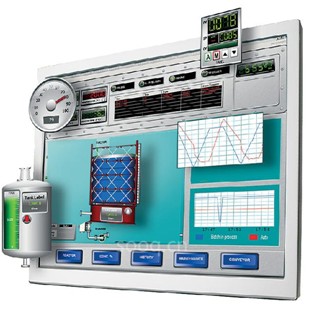

　　人性化的三維圖符界面及畫面數據
　　應用INTUCH公司最新圖形界面編輯現場SCADA畫面，使得操作界面更為友好方γ便。通過3D效果的圖符作為現實載體使得畫面效果更接近真實畫面，§使用人員接受度更高。并且隻有在畫面需求通訊數Ω(shù)據時系統才會與PLC系統進行數據交換，這樣大大減少了S★CADA的通訊負載，增加了系統的數據穩定性。

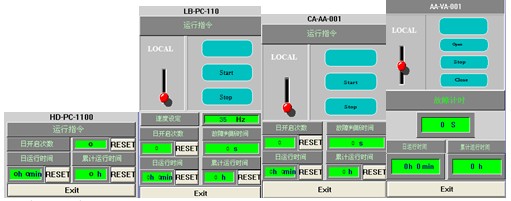

　　SCADA标準控制窗口
　　以INTUCH軟件為開發平台，通過後台腳本源代碼的開發，實現∑(xiàn)了控制窗口的标準化應用。窗口主要分(fπēn)為一下幾個标準窗口：

　　1.普通電機控制
　　2.變頻電機控制
　　3.開關閘闆閥控制
　　4.電動調節閥控制
　　5.電磁閥控制
　　以上标準窗口的開發應用使得在項目調試期間可以到達不☆動設備情況下的模拟，使得工程的開發更容易維護更為(w↑èi)方便，調試更加簡便。
　　在儀表顯示界面上我們可以設置模拟狀态，在模拟狀态下可以通過設不同數值的儀表數據達到聯動PLC•程序的目的。并且我們在後台通過自編代碼将儀表界面點擊事件鏈接至實時/曆史曲線顯示界面，也就是說→(shuō)在SCADA畫面上直接點擊儀表圖符可以直接跳轉至曲線界面。以上均為(≤wèi)成都海得公司行業獨創應用。
　　SCADA畫面設備狀态實時曲線

　　以INTUCH軟件為開發平台，通過後台腳本源代碼的開發，實現了将"設備運行狀态進行曲線方便存儲。

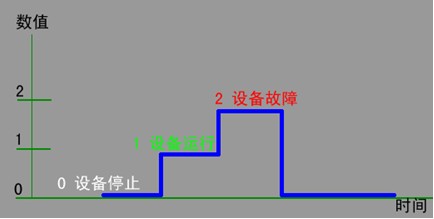

　　視圖如下圖：

　　設備曲線數值"0"代表設備停止狀态
　　設備曲線數值"1"代表設備運行狀态
　　設備曲線數值"2"代表設備運行狀态
　　以上設備運行曲線的開發存儲功能的實現為運行維護人員(yuá n)提供的實時及曆史設備運行狀态的準确查詢，為設備故‍障的排除提供了有效的數據支持。以上均為成都(dΩōu)海得公司行業獨創應用。

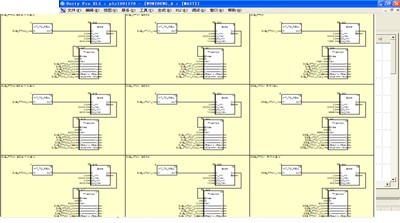

　　海得水行業軟件控制模塊
　　海得公司通過陝西寶雞、河北邯鄲等項目的實施，結合自身在控制軟件上(shà♠ng)的技術優勢針對水處理行業特點開發了一套專業PLC控制軟件模∏塊，在以上項目均得到成功應用并取得良好效果。此種PLC軟件模塊的應用使∏得控制軟件開發周期以及準确性上大大優于常規開(kπāi)發方式。

　　以上均為成都海得公司行業獨創應用。

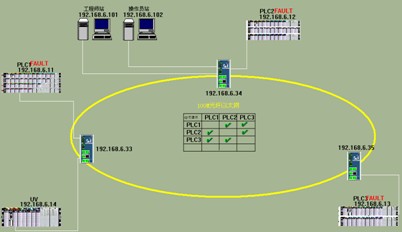

　　PLC系統實時通訊診斷
　　為了防止PLC系統與中控系統之間出現通訊中斷造成數據停滞，我們專門開發了應對PLC系¥統通訊中斷的看門狗功能程序塊。此功能✔塊能夠在第一時間将通訊故障反映至SCADA系統報警并實時顯示在畫面上(sδhàng)閃爍以提醒運行人員檢查。以往系統沒有此功能往往☆會造成通訊故障不能再第一時間發現和處€理，造成SCADA系統存儲數據與實際不符。

　　以上均為成都海得公司行業獨創應用™。

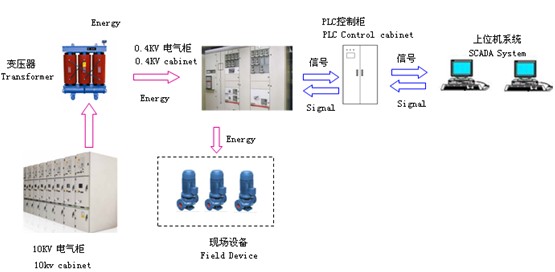

　　廠區設備結構
　　電能由外部高壓電纜接入廠區內的中壓開關櫃，經過10KV變0.4KV₹的變壓器将電壓變為低壓設備能使用的400V三相低壓電。低壓電σ氣櫃将電能分配至各個工藝段內設備，所有設備關鍵信号由PLC設備采集，并集中®處理後傳送至SCADA系統存儲處理。上位機能對所有π接入PLC系統的設備進行遠方操作，并有效監控各設備運行↔(xíng)狀态

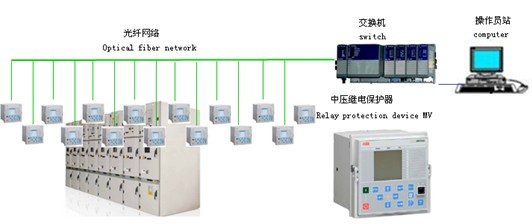

　　中壓綜合保護後台系統
　　考慮到中壓櫃體內在開關動作時會有較大磁場，我們将計算機★(jī)後台系統和繼電保護器之間的通訊總線設計為光(g uāng)纖通訊，這樣最大限度減少外界的信号幹擾，保持系統穩定性。

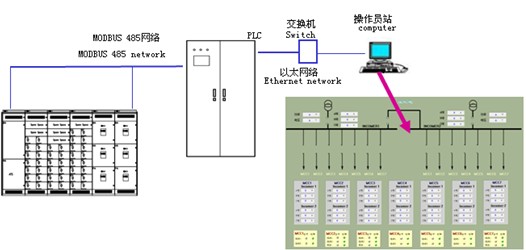

　　低壓配電監控系統
　　我們在低壓配電櫃內配置了電量隻能采集儀表，智γ能采集儀表485總線将電氣設備的用電量、電壓、電流、功率因數等信息及時準α确地傳送至SCADA系統上顯示并儲存。組成一套低壓電力監控系統。

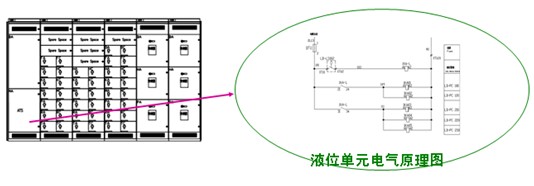

　　硬件連鎖系統
　　我們在低壓配電櫃內配置液位單元，主要功能是将在同一水渠或是(shì<)罐體上的設備與低液位保護進行電氣連鎖。常規設計是将低液位保護開關信号傳送至PLC系統再由PL±C系統發出命令，這樣的設計在PLC系統故障時不能δ有效保護設備。以上均為成都海得公司行業獨創應用。
