随著國內港口集裝箱碼頭油改電技術持續不斷的實施和優化，低空架線油改電÷技術以其投入成本低、實施簡單等優勢越來越得到集裝箱碼頭的認可和青睐；但低空δ架線油改電技術中的取電方式一直以來(láiλ)沒有一種可靠性高、很完善的技術，為低(d♠ī)空架線油改電技術帶來了潛在的技術隐患和技≈(jì)術瓶頸。根據現有現在市場自動接駁取電方案的不足，為♥低架安全滑觸線油改電的項目專門開發的一種自(zì÷)動接駁取電的方案。
　　項目介紹：
　　這種方案是機械結構與自動化的充分結合，分為​(wèi)機械接駁機構和取電小車兩部分，利用PLC來控制(zhì±)機械接駁機構（機械手）的動作，來實現對取電小車的導入和導出安全滑觸線、以​及收放取電小車等動作，以達到ERTG在箱區作業(yè₹)時的安全取電和斷電的功能。方案的突出特點是，接÷駁機構的設計原理簡單可靠，故障點少，導入導出平穩可靠；工作時RTG<和集電小車軟連接。這種方案的原理是輪÷胎吊進入箱區時，通過激光定位系統，在箱區端部先定位，ε在PLC的程序控制下，接駁裝置自動将裝在輪胎吊上的集電小車(c hē)準确導入小車軌道，進而使集電器碳刷準确導入安全滑觸線，取電成功。<出箱區時，先是集電碳刷導出滑觸線，自動斷開滑觸線電源，進而小車導出軌道，接駁裝置将集電(dià n)小車收回，安放到輪胎吊上并有效加以固定。
　　設備構成：
　　1）滑觸線支架及立柱
　　堆場兩端，需增2.5米左右的集電小車入軌導入導出段。該段內原有的立柱及绗架結構保留，滑線及支架需完全拆‌除，安裝導向用鋼闆及導軌。與導入導出段相聯部位為30公分左右的滑觸↕線導入段，此部分滑觸現端部需安裝喇叭形導入導出口。原有的龍門吊進出箱區感應←及定位用的機械限位塊保留。

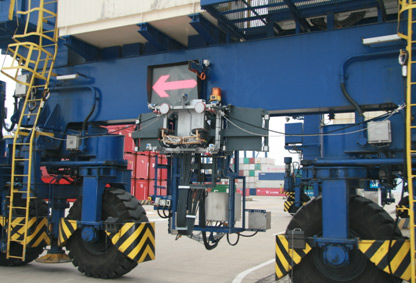

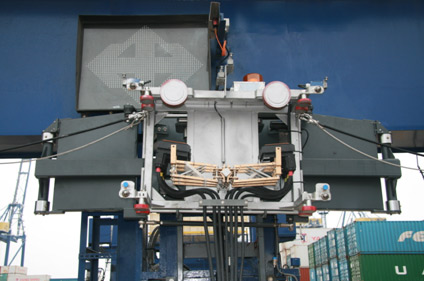

　　2）取電裝置
　　是我公司自行研發的具有完全知識産權的新型取電方式，←這種裝置采用側向取電，垂直入軌，水平導入，其有效取電範圍±300≈毫米，大車在堆場內行駛時，仍然由原設計的拉索進行牽引，所以集電小車₩随動性與改造前幾乎完全相同，允許的大車左右跑偏極限為±500毫米。
　　3）機上電氣和機械改造
　　設計RTG市電和柴油機電源無縫切換系統，設計原RTG上主PL₹C控制系統與取電裝置的通訊連接和保護系統。設計原RTG上液壓站移位， 理貨室改造等。
　　4）軟件部分
　　軟件部分主要是自動接駁取電系統的控制程序和RTG上主PLC程序的修改。

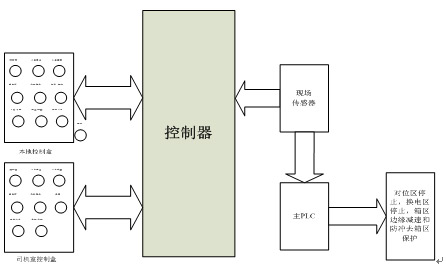

　　電氣設計總圖

　　六大優點：
　　1）ERTG和取電小車軟連接，不會損壞支架和滑觸線。
　　2）運動部件少，可靠性更高。
　　3）取電小車水平導入導出，适應性好，導入導出平順，沒•有沖擊力。
　　4）有效應對碼頭沉降問題，上下補償範圍可達±500MM。
　　5）可實現手動自動取電的快速轉換，具備雙重功能。
　　6）不改變碼頭原有生産調度模式，不限制ERTG的機動性。
　　市場前景：
　　從全國市場分析來看，國(g♥uó)家對節能減排的要求越來越高，港口輪胎吊油↕改電發展是必然趨勢。加上油改電之後的運營成本優✔勢，港口對此項目有迫切的需求。已經改造或者新上油改電項目的集裝箱碼頭都可成為我們的®客戶，如青島港、HIT、廈門港、甯波港等，包括國外的集裝箱碼頭，其市場仍有較大空Ω間。
　　按國內集裝箱碼頭的RTG數量來計算，國內(n≥èi)RTG的數量保有量在1萬台左右，每台RTG的價格25-30萬/台來計算,國內産值應該為(wè→i)25-30億左右;國外RTG的數量保有量在3萬台左右,國外産值應該為75-90億左右。
　　應用成果：
　　1．2010年7月底，在研發剛成功沒有幾天，青島港就率先與宜聞斯控制台（昆山）有限公司簽訂了改造合同，20台RTG，合同額達到(dà✔o)500萬元，改造內容包括了導入段設計與制作、取電裝置功能實現、機上✘(shàng)改造等。

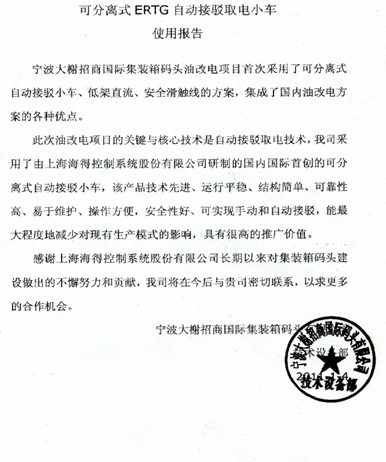

　　2．2010年8月，在與青島港簽訂合同的同時，甯波招商國際集裝箱碼頭公司也ε與上海海得公司簽訂了取電裝置的購買合同，共100台套，合同金額達800萬元，并已經σ大批量交付使用，使用效果極佳，得到該用戶的高度評價和認可。
